一、防噴器水密封試驗系統功能概述： ???????
系統能使用水或油作為試壓介質，對防噴器進行高100MPa的水壓密封和水壓強度試驗，試驗數據需實時采集、顯示，并可檢索及打印。 該測試系統通常使用水或油作為試壓介質，能夠?qū)崿F(xiàn)一定范圍內的不同壓力等級的水壓試驗。在試驗過程中，系統實時采集、顯示試驗數據，并可進行檢索、打印及遠程傳輸。
二、技術參數要求：
額定工作壓力：100MPa
試驗范圍： 0 MPa～100MPa；
試驗介質：油或水
壓力精度： 0. 25級；
排量： 122L/h；
三、系統構成：該系統應包括壓力源系統、液壓動力源系統、液壓卡箍和控制監控系統四部分。
- 壓力源系統
系統采用電動試壓泵。
- 功能要求：
- 壓力源系統具有遠控功能，能通過控制臺進行啟停；
- 壓力源系統應配有專用的保壓閥，以保證保壓效果；壓力源系統還應配有泵頭泄壓閥及泄壓閥，具備遠程泄壓功能。
- 壓力源系統電機轉速能通過軟件實現實時無級調速，控制泵的輸出流量。
- 技術參數：
額定壓力：100MPa；
理論流量：122L/h； ??
（二）防噴器水密封試驗系統液壓動力源系統
提供卡箍的開關控制及一臺雙閘板防噴器的油路開啟控制功能。
- 功能要求：
- 能遠程控制一臺雙閘板防噴器開關腔進行控制。
- 能遠程控制一臺液壓卡箍進行控制。
- 技術參數：
輸出壓力：21MPa
控制回路數：11路
（三）、防噴器水密封試驗系統液壓卡箍
技術參數：可對18-21、18-35、18-70、18-105、23-21、23-35、28-35上述型號防噴器裝置自動夾緊密封。

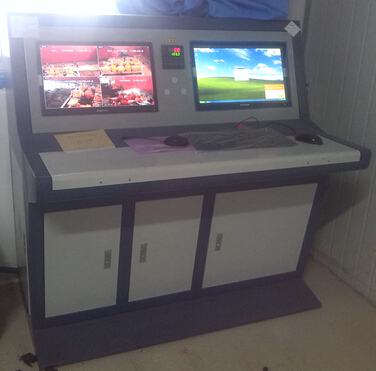

（四）、控制監控系統
- 控制采集：
- 能全面控制壓力源系統、液壓動力源系統、液壓卡箍等設備。
- 采集被試件的壓力值、液壓動力源壓力、防噴器開關腔壓力。
- 圖像監控：
圖像監控應配備5臺網絡高清攝像機，圖像監控軟件支持錄像。
技術參數：
- 機芯應為進口機芯，逐行掃描，LED白光補償；
- 視頻壓縮方式：H.264；
- 有效像素：130萬像素（1296×966） 720P；
- 變焦倍率：20倍 f=4.7--84.6mm；
- 能夠360度旋轉監控；
- 能夠?qū)τ^測點進行3D定位；
功能要求：
- 試壓軟件具有權限管理功能，可根據用戶需求設置不同權限，滿足現場需求。
- 試壓軟件具有試壓向?qū)Чδ?，用戶填寫必要參?shù)后，可以指導用戶自動完成試壓過程；
- 試壓軟件具有試壓參數數據庫功能，能對已試壓的產品參數進行保存，方便下次調用。
- 試壓系統軟件有試壓曲線顯示，曲線應清晰準確，并可方便的縮放，并支持鼠標取點讀數據功能；
- 系統試壓數據及報告應保存到數據庫中，并支持檢索、打印試壓數據和報告；
- 控制系統具備緊急停車功能，當作業現場出現異常事件時，作業人員啟動緊急停車開關，系統自動停泵并自動卸壓。
- 自動控制和手動控制可以切換、并且互不干擾；
- 試壓報告模版需可根據用戶需求進行修改。
