一、管件耐壓爆破試驗機應用范圍:
???????
濟南思明特開發的管件耐壓爆破試驗主要用于測定熱塑性管材、復合管材(如PP—R、PP—B、PP—A、PE、PE—X、PVC、PVC—U、PVC—C及鋁塑復合管等各種管材)在長時間恒定內壓和恒定溫度下的耐壓破壞時間或瞬時爆破的壓力值,是塑料管材生產廠商及檢測機構必備的檢測設備。此設備能夠充分體現企業的產品質量的水平。
滿足試驗標準:GB/T6111—2003《流體輸送用熱塑性塑料管材耐內壓試驗方法》以及GB/T15560—1995《流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法》,電腦實時顯示壓力曲線,打印報告,保存數據。
二、基本參數
1. 試驗介質:水
2. 試驗壓力:0-20Mpa(可以調節)
3. 壓力控制精度: ±0.5%FS
4. 控溫范圍:室溫-95℃
5. 控溫精度:平均溫差±1℃,偏差±2℃ 。
6 計時范圍:0—9999h 。
7. 測試工位:1個(可選)。

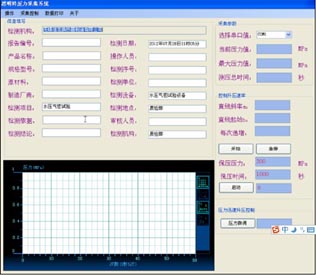

試驗軟件截圖
三、管件耐壓爆破試驗機設備特點
1、試驗壓力、溫度控制精確。
2、配備思明特增壓泵,可輕松實現輸出壓力 可調、可控。
3、所有零部件均采用國際知名品牌標準零件,無任何焊接連接,方便拆卸,便于維護,使用安全高效。
4、多種控制方式可選,可以選用手動控制,數顯壓力表顯示,電腦控制等操作方式。
四、技術參數
產品名稱 |
管件耐壓爆破試驗機 |
產品型號 |
SUP_GNP_20 |
基本原理 |
根據不同壓力,高壓泵產生高壓液體,經過壓力控制系統,由高壓管輸送給試樣中,對管件進行長時間靜液壓試驗。 |
性能參數 |
試驗壓力 |
0~20MPa(壓力可選) |
控壓精度 |
試驗壓力值上限的+2%,下限的-1% |
壓力值分辨率 |
0.1MPa |
采樣頻率 |
1次/秒 |
試驗介質 |
水 |
操作方式 |
電腦控制 |
試樣安裝方式 |
螺紋連接,工裝 |
結構組成 |
動力系統,循環系統,壓力控制系統,工件安裝裝置,電腦控制 |
適用范圍 |
測定熱塑性管材、復合管材及鋁塑復合管 |
相關產品:

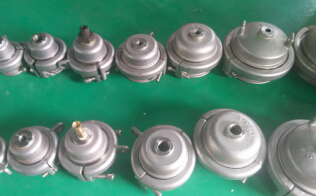

管材耐壓試驗系統-A型夾具
1)適用于PE、PVC、PE-RT、PB、PP-R、ABS、內襯鋼骨架復合等管材,設計承壓為6.0MPa。

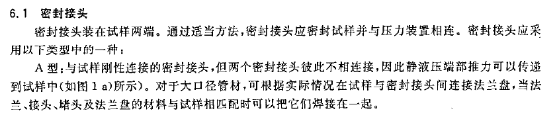

2)采用不銹鋼精鑄造加工,密封原理為先裝卡后密封A型結構,材質全部采用優質不銹鋼材料,外表面不銹鋼本色均勻一致,試驗時永不生銹;
3)夾緊塊設計為輕量化設計結構,保證強度的情況下體現為質量輕,易于搬運及組裝操作;
4)采用圓環封頭支撐,防止夾具放入恒溫介質箱時造成恒溫介質箱底部磕碰及變形損壞;
???
濟南思明特科技有限公司生產的天然氣cng軟管耐壓試驗設備用于天然氣加氣站、天然氣膠管的水壓測試,實驗壓力可到70MPa,壓力無極可調,保壓不消耗能量??捎糜诿绹鴓arker膠管的耐壓壓力測試。采用計算機控制,實施顯示壓力曲線,保存試驗數據。
更多詳情請點擊:天然氣加氣站膠管耐壓試驗設備
過濾器爆破試驗裝置主要用于過濾器的水壓保壓試驗和水壓爆破試驗。其試驗壓力、溫度等參數可以在試驗程序中進行設定。設定后機器可以自動完成。設備核心部件,泵、閥門、傳感器應采用國際一流品牌。電氣部件采用國際一流品牌或國內一流產品。
自動控制靜水壓試驗系統滿足SY/T127-2002《井口裝置和采油樹規范》、GB20174-2006《防噴器機控制裝置 防噴器》、Q/CYHI-2010《多效能試壓裝置》等行業和國家技術標準和規范。本實驗系統可對防噴器和壓裂井口以及法蘭尺寸同以上一致的其他井控裝備進行卡緊試壓。
差示掃描量熱儀廣泛應用于塑料、橡膠、涂料、食品、醫藥、生物有機體、無機材料、金屬材料與復合材料及塑料管道等領域。符合GB/T19466.6-2009標準中氧化誘導時間(等溫OIT)和氧化誘導溫度(動態OIT)的測定。
工程塑料軟管爆破試驗機,塑料管材水壓爆破試驗機爆破試驗壓力0~20Mpa,完全符合試驗有關試驗標準,主要用于PA管、PPS管、PC管、POM管的水壓耐壓爆破試驗、泄漏試驗??刹捎糜嬎銠C(jī)控制也可選擇手動控制,計算機控制的試驗機也能手動操作??蛇M(jìn)行數據處理分析,試驗結果可自動保存,試驗結束后可重新調出試驗線。
塑料管材靜壓試驗機管路系統采用非焊接式連接。測試流體系統和驅動流體系統分離、測試介質多樣化。有三種不同控制方式可供選擇:手動控制、PLC控制、計算機控制。采用高速采樣卡采樣試驗數據。本試驗機符合GB/T6111-2003《流體輸送用熱塑性塑料管材 耐內壓試驗方法》,GB/T18252-2008《塑料管道系統用外推法對熱塑性塑料管材長期靜液壓強度的測定》
|
