一、概述
???????

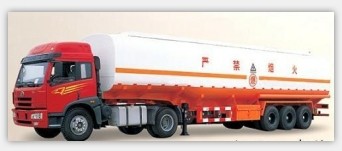

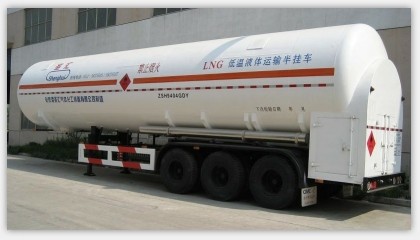

濟南思明特科技有限公司生產的槽車專用水壓試驗設備可用于測試槽車罐體、油罐車、lng槽車、混凝土攪拌罐、油罐等罐體的水壓強度試驗,采用雙泵控制,低壓泵用于快速注水,高壓泵實現打壓。在測試過程中,需要觀察儀器上顯示的壓力變化情況,如有異常需立即停止測試并進行檢查。當測試時間到達設定值時,試驗機會自動停止充氣并釋放壓力,此時可以取下輪轂進行檢查和維修。依據試驗產品的試驗標準,可自由的編輯試驗配方全自動試壓??刹杉瘜?shí)驗壓力曲線保存實驗數據,輸出實驗報告。

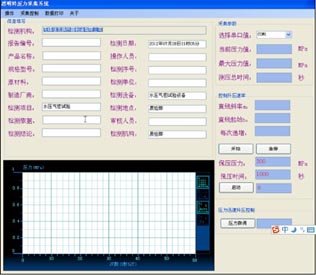

專業水壓測試壓力軟件
二、技術參數
1、水壓測試壓力:高10MPa(可根據不同罐體的承受壓力選擇不同的產品)。
2、數據顯示精度:0.0.1MPa。
3、注水泵:30立方/小時。
4、檢測方式:直壓法。
5、控制方式:手動控制、自動控制。
6、可選擇:數據采集軟件(可打印實驗報告,保存實驗數據)。
7、移動方式:輪子移動。
三、設備組成
(1)注水泵:用于被測罐體的快速注水,排完氣,注滿水后進行水壓力測試;
(2)水壓增壓裝置:采用電動增壓方式實現增壓,壓力可調可控;
(3)控制結構:可選擇半自動控制、自動控制機構;
(4)數據采集裝置:選擇自動控制方式可以實時采集壓力曲線,實驗完畢后輸出實驗報告,保存excel表格實驗數據;
四、型號選擇
產品名稱 |
槽車罐體水壓測試機 |
產品型號 |
SUP_CGT_10 |
基本原理 |
低壓泵快速注水,高壓泵實現打壓 |
性能參數 |
試驗壓力 |
0-10MPa |
控壓精度 |
±0.5% |
壓力值分辨 |
0.01MPa |
試驗介質 |
清水 |
操作方式 |
計算機控制或半自動控制 |
測試工位 |
1 |
設備構成 |
夾緊工裝,氣壓控制裝置,數據采集系統 |
適用范圍 |
槽車、罐體、混凝土攪拌罐、油罐、lng槽車 |
