思明特氣體泵B系列為二級增壓泵,通過兩級壓縮將氣體增壓到高壓,驅氣體增壓泵的驅動氣壓為0.2-0.8Mpa壓力,氣體輸入口的壓力范圍為0.5—10bar,可增至90Mpa。增壓泵采用氣控換向閥,本身無需電源,可實現自動換向,泵全部采用鋁合金及不銹鋼制造。產品可以增壓空氣、氮氣、氫氣、等各種氣體。
在泵的氣驅部分該系列需用潤滑型氣體,以便讓密封和其他內部零件得到潤滑,該系列泵的驅動活塞直徑為160mm.

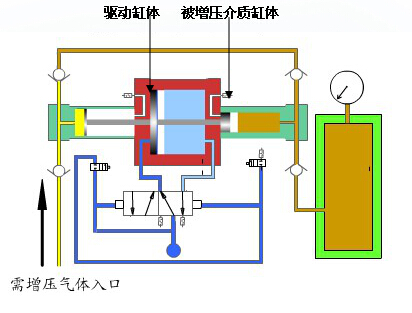

思明特氣體增壓泵的工作原理圖如下
思明特氣體增壓泵通過壓縮空氣氣缸作為動力增壓被增壓氣體,泵為雙級泵,通過一級和二級壓縮將被增壓氣體進行增壓。由于驅動氣缸直徑要比被增壓氣體的直徑大,通過兩者的面積比,將被增壓氣體的壓力提高(增壓泵工作原理為大面積推小面積即:帕斯卡原理)。從而提升被增壓氣體的壓力。思明特增壓氣泵本身帶有氣控換向閥,可自行換向。
型號 |
增壓比 |
壓力 |
氣體出口壓力計算公式 |
小進口壓力 |
流量L/min |
Ps |
Po |
B-1 |
1:1 |
10bar |
8bar |
1*Pa |
0.1bar |
1362 |
B-2 |
2:1 |
10bar |
16bar |
2*Pa |
0.1bar |
825 |
B-5 |
5:1 |
10bar |
40bar |
5*Pa |
0.1bar |
415 |
B-10 |
10:1 |
10bar |
80bar |
10*Pa |
0.1bar |
325 |
B-25 |
25:1 |
10bar |
175bar |
25*Pa+4*Pa |
0.1bar |
136 |
B-40 |
40:1 |
10bar |
280bar |
40*Pa+2.5*Pa |
0.1bar |
124 |
B-60 |
60:1 |
10bar |
420bar |
60*Pa+0.6*Pa |
0.1bar |
84 |
B-100 |
100:1 |
10bar |
700bar |
100*Pa+10*Pa |
0.1bar |
63 |
Pa=驅動氣壓 Ps=輸入氣壓 Po=輸出氣壓 Pa=6bar·Ps=8bar
壓力換算關系:1MPa=10bar=10公斤
思明特氣體增壓泵應用范圍
- 壓縮空氣增壓
- 航空航天附件維修后的靜態、動態測試
- 氣體壓縮存儲
- 氣壓調節器的檢測
- 壓力氣密性檢測
- 稀有氣體回收
- 飛機輪胎和液壓蓄能器充氮氣
- 氣體輔助注塑中高壓氮氣充氣
- 超純氣體的壓縮(CO2 超臨萃?。?/li>
- 可增壓氮氣,氫氣,空氣,甲烷等各種氣體
相關產品:
G系列氣驅液體增壓泵用于增壓液體介質,高壓力可以增壓到320Mpa的超高壓力,驅動空氣壓力0.2-0.8Mpa,壓力無極可調,保壓不消耗能量,可頻繁啟動。
思明特提供氣體采樣泵用于采樣各種氣體,便于實驗室分析,配置有氣動工作方式與220v電動工作方式。設備同時配置有高壓緩沖罐??蓪⒉蓸雍蟮臍怏w存放到緩沖罐內,試驗的氣體壓力高可到30MPa的壓力。氣動的氣體采樣泵采用低壓空氣作為設備的動力源。設備壓力無極可調,可用于防爆場合。
二氧化碳增壓泵主要用于二氧化碳的灌裝、壓力提高以及二氧化碳萃取用途。具有結構可靠、穩定性能能高、密封圈耐低溫耐磨等特點。該增壓泵可以通過壓縮空氣驅動而實現自增壓的方式輸出很高壓二氧化碳壓力。 產品壓力可以調節與控制,二氧化碳增壓泵采用壓縮空氣驅動可用于防爆領域。
更多詳情請點擊:氣驅液體增壓泵
笑氣增壓泵適用于多種小鋼瓶、笑氣氣彈、思明特笑氣增壓泵采用壓縮空氣做動力,用于實現將大氣瓶內部的低壓笑氣增壓到高壓壓力。產品可實現笑氣的灌裝等操作。設備采用低壓空氣做動力,壓力可以調節與控制。
笑氣增壓泵
濟南思明特科技有限公司研發的充氮小車適用于需要充氮氣的蓄能器、高壓容器、氣彈簧等產品。產品配置有自動壓力控制裝置,充氮車到一定壓力后自動停機,底部配置有移動輪,可以方便移動設備。操作簡單、易于維護。
充氮小車

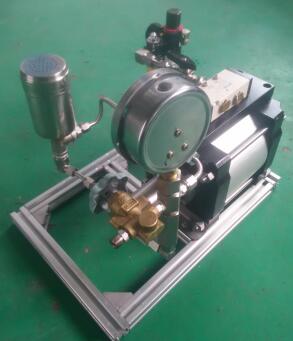

濟南思明特科技有限公司研發的色譜柱管裝柱設備配備思明特氣動增壓泵,驅動空氣壓力0.2~0.7Mpa。本試驗設備是濕法填充高效液相色譜柱的專用設備具有升壓快,壓力高,回壓小,便攜式,結構簡單,便于色譜柱的裝填和拆卸,維修使用方便,產品配置有鋁型材框架,壓力可以調節,設備通過壓縮空氣驅動,通過調節驅動空氣壓力可以實現精確的壓力控制與輸出。
更多詳情請點擊:色譜柱管裝柱設備
zengyabeng-m

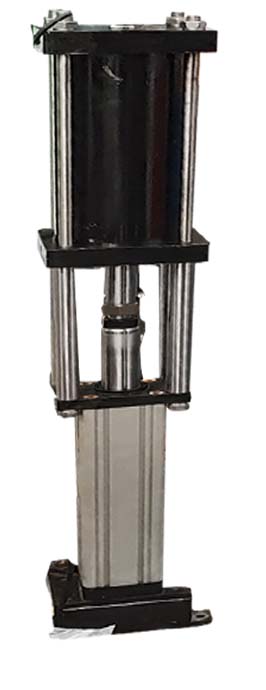

伺服高壓泵是一種適應范圍較廣的多功能產品,增壓空氣、氮氣、氦清水、液壓油等能夠滿足各種領域的高壓氣體應用要求。可以輸送各種包括水或工業液體在內的不同介質,適用于不同溫度、流量和壓力范圍。
