一、應用范圍：
???????

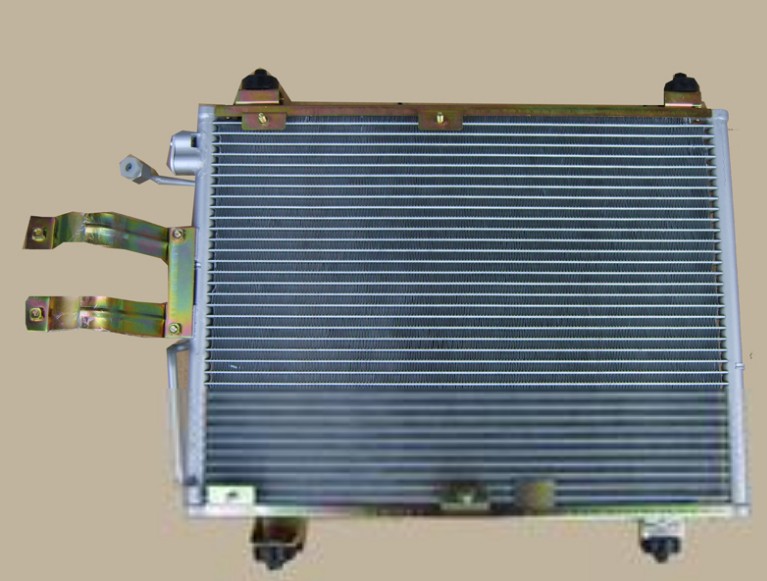

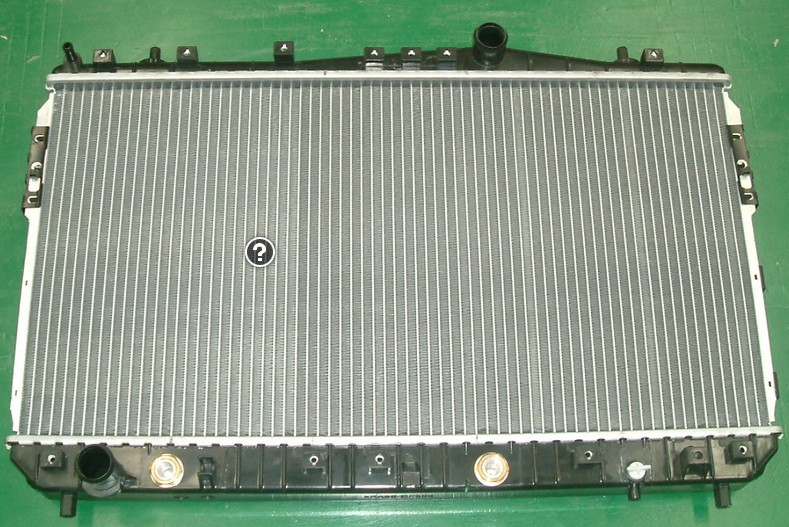

濟南思明特生產的散熱器脈沖壓力循環脈沖試驗機用于檢測散熱器、中冷器、冷卻器在一定脈沖壓力下的疲勞試驗壽命，參考實驗標準：汽車散熱器標準（QC/T468-2010）用軟管及軟管組合件QC/T 664-2000。對于提高散熱器使用壽命起到一定的促進作用。

二、基本參數
1. 脈沖實驗：油、水或乙二醇混合液
2. 脈沖試驗壓力：0-10Mpa（可以調節）
3. 壓力控制精度：1%FS
4. 脈沖循環頻率：1HZ
5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。
6. 介質溫度：室溫～130℃（根據客戶要求）
7. 試驗次數打到20 萬次以上（連續一次），可以連續工作時間30 天
三、設備構成
試驗臺主要由液壓控制系統、試驗柜、電器控制系統組成
1． 液壓控制系統：循環泵、脈沖發生器。
2． 試驗柜：主要用于安裝待試驗的被測件。
3． 電器控制柜及計算機測試系統：啟動按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。
四、型號選擇
產品名稱 |
散熱器脈沖壓力循環試驗臺 |
產品型號 |
SUP_SMC_10 |
基本原理 |
由脈沖泵試驗脈沖壓力，計算機控制臺控制壓力，實驗時間，脈沖頻率等技術參數，可實現故障報警，實現無人值守 |
性能參數 |
試驗壓力 |
0~10MPa（壓力可選） |
控壓精度 |
1%FS |
壓力值分辨率 |
0.1bar |
脈沖頻率 |
1HZ |
試驗介質 |
水或乙二醇混合液 |
操作方式 |
電腦控制 |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，電腦控制 |
適用范圍 |
散熱器，中冷器，冷凝器 |

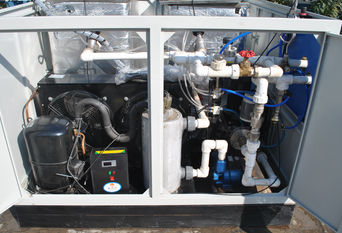

濟南思明特科技有限公司生產的散熱器冷熱水循環試驗裝置用于冷熱水循環試驗，試驗介質為水乙二醇混合液或水介質，試驗對象為散熱器、水箱、管路等裝置。試驗標準：QC/T468-2010標準。
相關產品
散熱器爆破試驗機
???????
0-15Mpa 液壓試驗， 能夠滿足銅質散熱器、鋁質散熱器、中冷器、機油冷卻器、蒸發器和冷凝器等產品的爆破性試驗，電腦顯示曲線，記錄數據，打印報告。

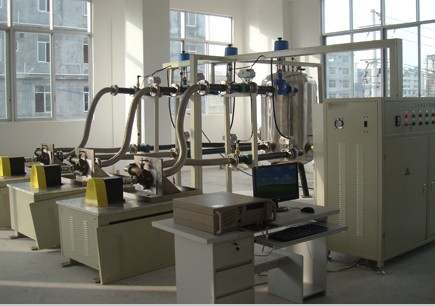

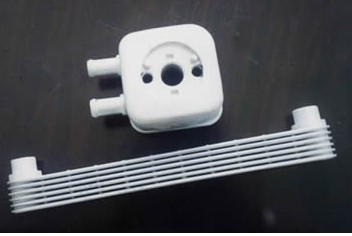

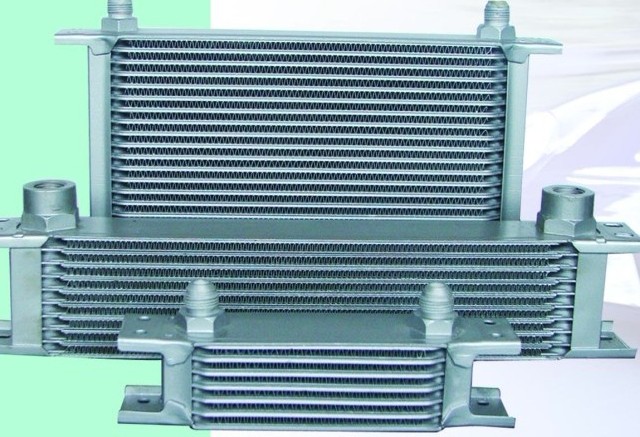

油冷卻器油水性能試驗機是根據技術規范中的進油溫度、進水溫度、機油流量、冷卻液流量等試驗條件，測試出機油冷卻器的散熱量(功率)、出油溫度、出水溫度、油進出口壓力、油壓力差;冷卻液進出口壓力、壓力差、換熱效率等相關參數,能控制和測量與試驗相關的水側、油側、水泵流量、功率和效率等參數。
