一、產品介紹

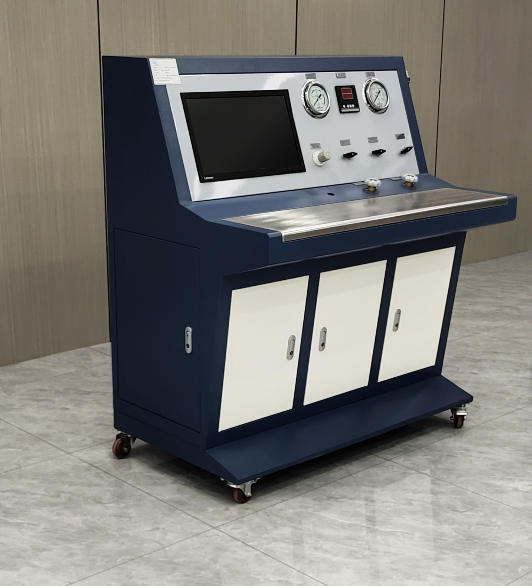

濟南思明特科技有限公司研發的調節閥性能測試系統是一種專業用于測試調節閥性能的設備。該設備可以測試調節閥的耐壓強度、密封性、泄漏量、流量特性以及充放氣速率測試、閥芯位移等性能。 在使用調節閥性能測試系統時,用戶需要按照操作規程進行操作,確保測試結果的準確性和可靠性。同時,定期對系統進行維護和保養,也是保證系統長期穩定運行的關鍵。具有自動化控制功能,能夠實現測試過程的自動化和智能化,降低人工操作的誤差和繁瑣性。
二、調節閥性能測試系統參數
1)超高壓試驗系統
焱超高壓系統最高工作壓力為100MPa;
三路獨立試驗管路,工作壓力2~100MPa,出口接精度為5um過濾器。
2)高壓系統
高壓系統最高工作壓力35MPa,兩路,工作壓力為0.5~35MPa;兩路獨立試驗管路,出口接精度為5um過濾器;
減高壓氣瓶20L,額定工作壓力為35MPa;
使用電動氣閥實現快速充氣,電動氣閥通徑要求與試驗系統管路通徑相同,通徑不小于p10mm。
3)中低壓系統
中壓試驗系統最高工作壓力10MPa,試驗管路兩路,工作壓力0.1~10MPa;低壓試驗系統最高工作壓力2.5MPa,試驗管路兩路,工作壓力0~2.5MPa;
其中低壓試驗管路,通徑不小于(p10mm,出口接精度為5um過濾器;100MPa高壓管路通徑按⒉.8mm來設計。
4)測量閥芯運動位移及其控制壓力的關系,測量行程要求2~25mm,測試精度0.01mm。
三、調節閥性能測試系統特點
采用高精度傳感器和測量設備,能夠準確測量調節閥的各項性能參數,如流量、壓力、溫度等。
具有自動化控制功能,能夠實現測試過程的自動化和智能化,降低人工操作的誤差和繁瑣性。
配備強大的數據處理和分析軟件,能夠對測試數據進行實時處理、分析和可視化展示,方便用戶對測試結果進行評估和比較。
|
