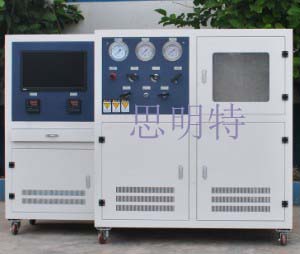

一、產品介紹：
濟南思明特科技有限公司研發的壓力循環試驗設備完全滿足按GB/T 5135.20-2010《自動噴水滅火系統 第20部分 涂覆鋼管》標準對涂覆鋼管的壓力循環項目檢測。壓力循環試驗設備的主要工作原理是通過控制系統對試件施加一定范圍的壓力，并按照預設的循環次數和時間進行反復的壓力加載和卸載。在測試過程中，設備可以實時監測并記錄試件的各項性能指標，如壓力變化、變形量、泄漏情況等。通過這些數據，可以全面評估試件在壓力循環條件下的性能表現。
依據標準：GB/T 5135.20-2010《自動噴水滅火系統 第20部分涂覆鋼管》第5.13條。
二、壓力循環試驗設備參數
(1) 工作環境溫度：0C～35℃；
(2) 工作環境相對濕度：不大于90%RH，非冷凝；
(3) 設備電力供應：380VAC +19/-38V；50Hz；3P+N+G。
該系統在以上工作條件下能正常工作。
技術指標：
★壓力測試范圍及偏差：不低于3.5MPa、±0.01MPa
三、壓力循環試驗設備特點
（1）采用知名軟件開發平臺，正版授權并免費進行系統升級維護。主要完成數據采集（開關量及模擬量）、數據通訊與處理、手動與自動控制、報警、參數設置、記錄、圖表輸出等，提供良好人機界面，便于操作和觀察等功能；
（2）系統需實時顯示水壓及試驗循環次數等參數當前值，并按上述標準要求編制相應的測試工藝界面和工藝流程等；
（3）壓力系統：采用觸控一體機、可編程邏輯控制器（PLC）、壓力傳感器、精密比例調節閥、氣液增壓器、水泵構成恒壓源，為試驗提供所需的0.4MPa至2.5MPa的交變水壓，水壓交變周期不大于2s。同時須采用不銹鋼高壓卡壓管及高壓針閥構成管道閥門系統，以保證壓力的穩定性；
（4）操作測試臺：主要由操作臺、給排水系統、裝夾機構、閥門、管道等組成，且試驗與操作的工作臺布局合理美觀，實現開放式一體化設計。設備支架采用鋁合金+不銹鋼等防腐材料，水箱、水槽、面板采用304以上不銹鋼等防腐材料制作，電線氣管等用合適的方式集中布置，且具有電器等安全防護措施；
（5）裝夾系統應獨立設計安裝，且能對符合標準要求的試樣進行安裝固定；
（6）測試工位數：1個工位，3個出口；
（7）系統硬件：采集控制器及人機界面，由可編程邏輯控制器（PLC）、9#觸摸屏人機界面、主流品牌傳感器及相應的配套硬件構成等。
