一、應用范圍:
???????
濟南思明特生產的塑料管材壓力循環沖擊試驗機3MPa的壓力循環水錘試驗的專用試驗機。用來檢測管件是否達到設計要求。微機控制方式進行參數設定,微處理器自動控制完成試驗,可生成EXCEL并打印報告。
水錘主要技術參數:
1.循環壓力:3MPa
2.耐壓壓力:10MPa
3.升壓速率:2MPa/min
4.壓力精度:±0.1%
5.計時精度:0.01s
6.循環頻率:10次/Min
7.循環次數:3000次
8.試驗介質:水
9.試驗路數:1路
10.水源標準:自來水(無可見顆粒雜質能飲用標準)
11.電源220V
二、設備構成

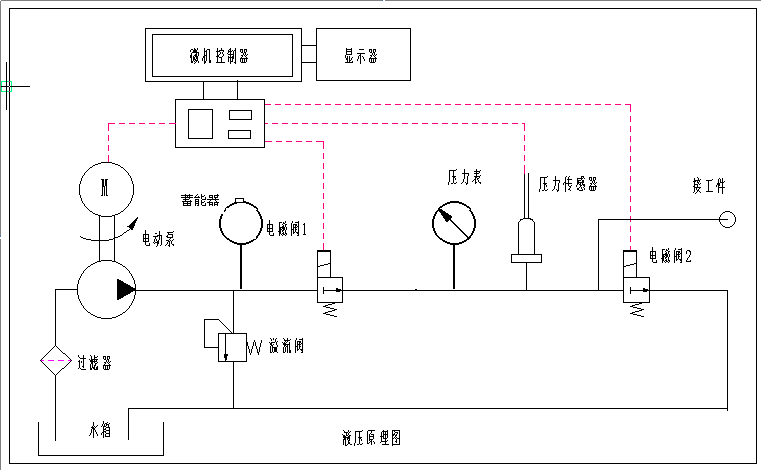

循環沖擊試驗:原理示意由統一泵源(電機電動泵\水箱及附件)電解點壓力表、低壓溢流閥、電磁閥1、電磁閥2、壓力傳感器等組成。通過調節低壓溢流閥調節試驗所需的壓力,試驗時電磁閥1開啟系統壓力進入試樣達到最大設定壓力,壓力傳感器采集壓力信號傳送給處理器,處理器采集后進行數據處理通過微機實現壓力曲線波形。原理示意圖如下:
試驗過程說明:首先是將被測試管件充滿水,然后連接關管路,調整試驗壓力,在微控制器上進行參數設置,包括壓力、周期、次數等。啟動試驗泵從介質箱內將水泵入管路,程序則自動進行壓力循環。
耐壓試驗:在耐壓試驗時其控制過程是接好試樣后啟動試驗則電磁閥1通電打開主路高壓液體充入進入試樣,壓力傳感器將壓力信號傳給PLC處理,當達到設定的目標壓力后,PLC發出指令關閉電磁閥1進入恒壓過程,支路蓄能器對高壓液體進入支路起到緩沖及蓄能的作用,有效保證了恒壓精度,電磁閥2起到泄壓作用,同時也可參與壓力調整及控制。加用蓄能器這樣可以保證泵液體快速進入試樣,更好保證爆破的升壓速率。
三、型號選擇
產品名稱 |
管材壓力循環沖擊試驗機 |
產品型號 |
SUP_JGM_10 |
基本原理 |
根據不同壓力,高壓泵產生高壓液體,經過壓力控制系統,由高壓管輸送給試樣中,進行沖擊試驗。 |
性能參數 |
試驗壓力 |
0~10MPa(壓力可選) |
控壓精度 |
試驗壓力值上限的+2%,下限的-1% |
壓力值分辨率 |
0.01MPa |
脈沖頻率 |
10-30次/分 |
試驗介質 |
水 |
操作方式 |
電腦控制 |
試樣安裝方式 |
A型或B型夾具 |
結構組成 |
動力系統,循環系統,壓力控制系統,工件安裝裝置,電腦控制 |
適用范圍 |
管材 |
相關產品:
濟南思明特管材靜液壓試驗機主要用于以下零部件的出廠檢測:汽車軟管類: 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管;航空軟管和管匯;其他硬管或接頭以及汽車剎車泵、散熱器、油冷器、缸體;工程液壓軟管主要用于液壓設備、工程機械、礦山機械等液壓管爆破試驗;閥體,缸筒等需要檢測壓力的設備的耐壓、爆破試驗。
詳情請點擊:管材靜液壓試驗機
汽車管材油壓爆破試驗機試驗壓力0~280Mpa,主要用于各種汽車管材最高壓力280Mpa的耐壓,爆破試驗。可采用計算機控制,實時顯示壓力曲線,試驗壓力,試驗時間等參數,可在范圍內對其任意調整,達到設定的參數值自動停機并報警。本試驗機使用壓縮空氣作為動力源,輸出壓力與驅動氣源成比例,達到最高壓力時,輸出流量為零,無需另外溢流。
更多詳情請點擊:汽車管材油壓爆破試驗機

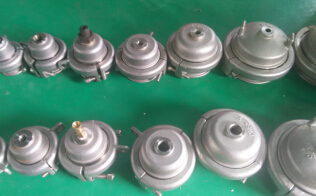

管材耐壓試驗系統-A型夾具
1)適用于PE、PVC、PE-RT、PB、PP-R、ABS、內襯鋼骨架復合等管材,設計承壓最大為6.0MPa。
2)采用不銹鋼精鑄造加工,密封原理為先裝卡后密封A型結構,材質全部采用優質不銹鋼材料,外表面不銹鋼本色均勻一致,試驗時永不生銹;
3)夾緊塊設計為輕量化設計結構,保證強度的情況下體現為質量輕,易于搬運及組裝操作;
4)采用圓環封頭支撐,防止夾具放入恒溫介質箱時造成恒溫介質箱底部磕碰及變形損壞;
yalipilaoshiyanji-y
