一、產品介紹

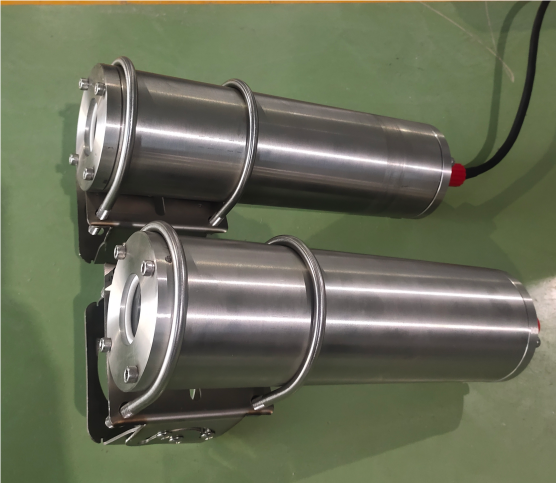

濟南思明特科技有限公司研發的水下攝像系統用于實時監控水下的試驗情況,保證試驗的安全可靠。水下攝像系統由水下攝像頭、水下LED燈、連接支架、系統控制箱、監視器、網絡
錄像機、連接電纜及水密插接件組成。水下攝像頭、水下LED燈安裝到連接支架上,整體焊
接于海底鉆機臺架適當位置,與海底鉆機整體放置于水深15m的海底進行試驗。其余控制監視配套件放置于船舶甲板上,通過連接電纜和水密插接件進行連接。
參考標準:
中國船級社《潛水系統和潛水器入級規范》
GB/T40073《潛水器金屬耐壓殼體外壓強度試驗方法》
二、水下攝像系統特點
系統控制箱可對攝像頭和燈的開啟、關閉進行控制,能夠?qū)崿F(xiàn)對實時圖像進行截圖,錄像存儲、回放的功能。
水下攝像頭、水下LED燈、連接支架、水密插接件、連接支架連接件適用于2000米
水深要求,外殼及本體材料滿足20MPa外壓強度及耐海水腐蝕的要求。
攝像機內部集成有光電轉換器件(如CCD或CMOS),用于將光信號轉換為電信號,并進一步轉換為數字信號進行存儲或傳輸。
三、水下攝像系統參數
工作壓力:耐壓≥20MPa
攝像頭像素:500萬像素、定焦
水下LED燈:功率50W
船舶提供電壓: 220V
硬盤容量: 6T
|
