一、產品介紹

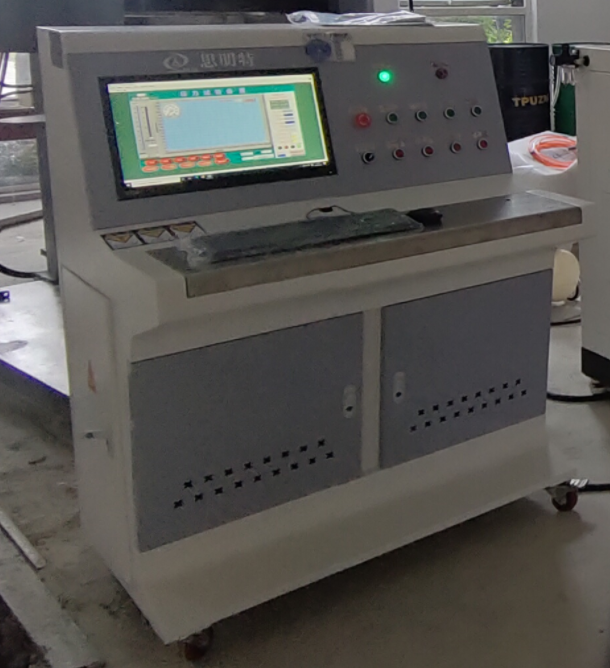

濟南思明特科技有限公司研發的水冷板溫升測試機主要用于測量水冷板在工作過程中的溫度變化情況。這種測試機通常包括一個水冷板固定裝置、溫度傳感器、加熱器、冷卻系統和控制系統等組成部分。在進行溫升測試時，將待測試的水冷板放置在固定裝置上，并通過加熱器模擬實際工作條件下的熱源。同時，溫度傳感器會實時監測水冷板的溫度變化，并將數據傳輸給控制系統?？刂葡到y(tǒng)會根據設定的測試程序，控制加熱器和冷卻系統的運行，以模擬不同的工作場景和負載情況。
二、水冷板溫升測試方法
測試方法：按GB/T 8446. 2-2004測試。液冷板表面安裝代替IGBT的相同尺寸銅塊，在銅塊上施加額定發熱功率。將冷卻液以不同溫度(額定最高溫度及0°、15° 和30° )和不同流量(額定流量及額定流量的70%、85%和115%) 通入液冷板中，測量銅塊與液冷板接觸面(液冷板端)幾何中心處溫度。
合格依據：溫度值(或熱阻)在允許范圍內。
三、水冷板溫升測試機參數
1、試驗工位：1
2、試驗電流：AC/DCO ~ 100A任意可調
3、試驗電壓：小于12V
4、試驗計數器： 0~99小時99分鐘任意可調
5、測試溫度： 0~100C
6、電源： AC220V、50HZ
|
