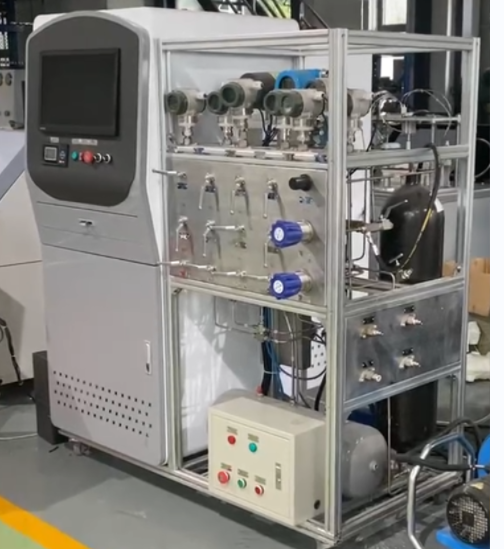

一、產品介紹
濟南思明特科技有限公司研發的高溫高壓泡沫評價裝置主要用于氮?dú)馀菽?qū)類入井起泡藥劑開展模擬地層高溫、高壓、高礦化度條件下發泡性能、穩泡性能評價等。高溫高壓泡沫評價裝置主要包括:泡沫評價系統、數據采集系統、溫度壓力控制系統、實驗臺架、安全防護系統等。它可以通過手工操作，將待測藥劑置于泡沫評價.系統內，在到達預設實驗溫度壓力條件后，通過攪拌的方式進行發泡并使用泡沫圖像采集系統監測發泡變化。
二、高溫高壓泡沫評價裝置參數
試驗壓力：50Mpa
試驗溫度：200℃
材質：耐22萬礦化度的地層水腐蝕，所有與液體接觸的部件采用HC276材質制造，其中泡沫評價系統分為泡沫觀察模塊、攪拌發泡模塊、升溫模塊、冷凝模塊。
試驗方法：實驗前，將泡沫樣品溶液置入泡沫評價系統內，使用氮?dú)饧訅旱綄?shí)驗壓力后，開始加溫，當溫度到達實驗溫度后，開始實驗。操作攪拌發泡模塊，攪拌速度達到300r/min定時定速攪拌3min，翻轉儀器，確保攪拌發泡模塊內泡沫液體全部流入泡沫觀察模塊中，開啟泡沫圖像采集系統，實時采集泡沫圖像、讀取泡沫體積。實驗完成后，通過冷凝模塊實現泡沫評價系統快速降溫。
參考標準：基于Q/SH 0269-2009《驅油用泡沫劑性能評價方法》、Q/SHCG127-2017《驅油用泡沫劑技術要求》、Q/SHXB 0288-2022《驅油用高溫起泡劑通用技術要求》等相關標準中的實驗方法中的要求，和采購方進行共同設計、確定設計方案后進行生產。
三、高溫高壓泡沫評價裝置特點
可以自動記錄實驗過程的溫度、壓力、泡沫圖像等實驗參數，具備超溫超壓報警功能，提升實驗安全性。
密封件耐溫耐壓耐酸蝕，保證測試過程的密封性和穩定性。
儀器翻轉采用電動方式，可控制翻轉角度。
控溫部分需采用釜體內測控一體化技術，保證設備的控溫精度，控溫系統精度在士3℃，升溫速度2小時內由室溫升至150℃。
裝置配備可靠的壓力測量裝置，能夠真實反映釜體內的實驗壓力和泄壓后的殘余壓力。
|
