試驗裝置

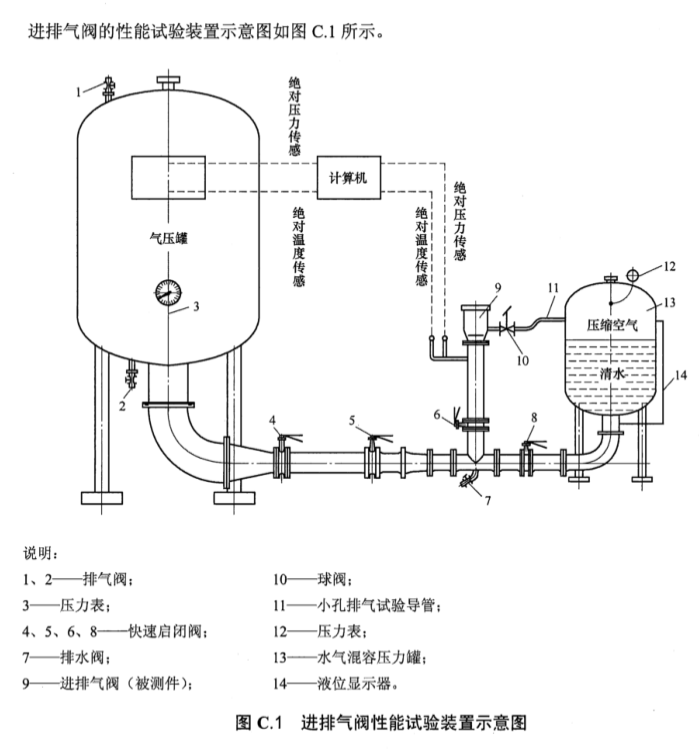

排氣量試驗裝置、空氣閉閥試驗裝置以及壓力水沖擊浮球試驗裝置示意圖參見附錄C。試驗前應在圖示氣壓罐內注入壓力不低于0.12MPa的壓縮空氣，并在水氣混容壓力罐內注入約2/3容積的清水和
0.20 MPa的壓縮空氣。允許采用其他類型的試驗裝置來滿足性能試驗的要求。
排氣量試驗
按附錄C示意圖所示，首先關閉快速啟閉閥4、8和閥10，開啟閥5、6。然后快速開啟閥4，直至將氣壓罐內氣排盡。全過程中進排氣閥應不自閉。實測的排氣量應符合要求。
排氣閥排氣量應根據買方的需求，滿足管道系統(tǒng)應用的要求。無論何種計算方法和試驗裝置測得的流量，應換算成大氣絕對壓力為0.10MPa，溫度為20℃時的空氣體積。
空氣閉閥試驗
將氣壓罐的壓力氣體迅速通過進排氣閥排放，當浮體(球)被吹起閉閥時，進排氣閥進出口處的瞬時壓差值應符合要求。
關閥試驗
進排氣閥安裝在試驗裝置上后，水氣混容壓力罐內的壓力水快速從閥進口注入閥腔，浮球(體)組件應快速上升而使閥門關閉，應符合要求。
水壓密封試驗
密封性能試驗裝置示意圖參見附錄D。分別在0.02MPa低壓水和1.1倍最大允許工作壓力高壓水情況下進行密封試驗，各保壓1min，進排氣閥應無可見泄漏，試驗結果應符合要求。
|
