空氣閉閥壓差

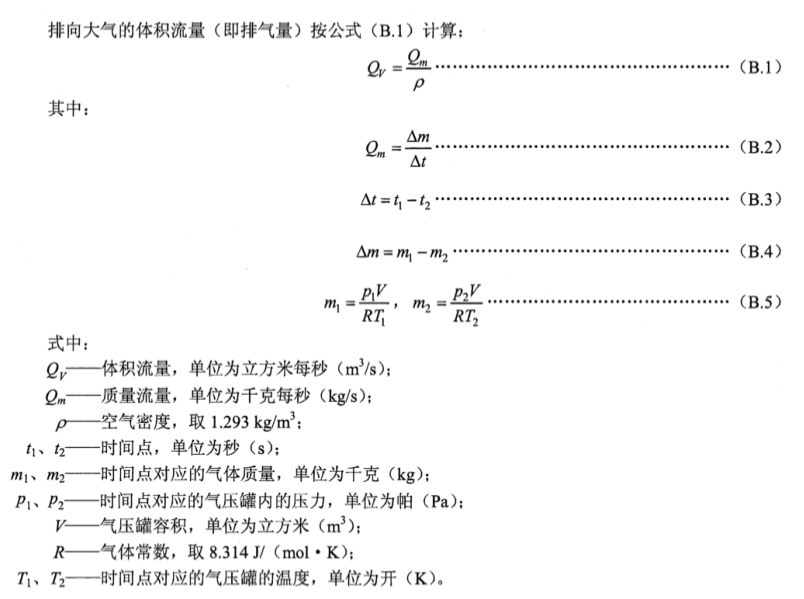

進排氣閥大量排氣，浮球(體)被吹起而關閉閥門時，閥門進、出口的瞬時排氣壓差Δp應不小于0.12 MPa。排氣壓差△p的計算參見附錄B。
關閥性能
進排氣閥大量排氣后，壓力水沖擊浮球(體)，閥門應能瞬問關閉，且無可見泄漏。
小孔排氣性能
如有小孔排氣，當進排氣閥浮球(體)上端與閥體問形成壓力氣囊時，浮球(體)應能及時靈活下降，在工作壓力下，打開進排氣閥的小孔將壓力氣囊內的氣體排凈。
進氣性能
當管道內出現負壓時，進排氣閥應能快速向管道內進氣。相同壓差條件下，進氣量應達到附錄A曲線所示排氣量的80%。
閥門強度
1閥體強度
殼體靜水壓強度試驗時，進排氣閥應能承受20℃最大允許工作壓力的1.5倍。
公稱尺寸不大于DN200的進排氣閥保壓時間應不少于1min;公稱尺寸不小于DN250的進排氣閥保壓時間應不少于3min，保壓時間內應無結構性損傷和可見泄漏。
2浮球(體)強度
在浮球(體)進行靜水壓強度試驗時，進排氣閥在2倍20℃最大允許工作壓力下，保壓12h，浮球(體)應無可見變形，且無向內滲漏增重現象。
密封性能
進排氣閥在0.02MPa壓力下進行低壓水密封試驗時，保壓不少于1min，應無可見泄漏。
進排氣閥在1.1倍最大允許工作壓力下進行高壓水密封試驗，保壓不少于1min，應無可見泄漏。
連接端
1法蘭連接端應符合GB/T 17241.6和GB/T 17241.7的規定。
2螺紋連接端應符合GB/T 7306.2 的規定。
閥體
1閥體強度設計的許用應力，不宜超過材料屈服強度的1/3或材料極限強度的 1/5。
2對于快速進排氣閥和組合式進排氣閥，閥腔內通過氣體的任意位置的流道截面積應不小于公稱尺寸的截面積。
|
