滲透量
按照規(guī)定的試驗方法進行試驗，試驗后制冷劑的滲透量不得大于初始制冷劑質量的10%。
制冷劑的滲透率

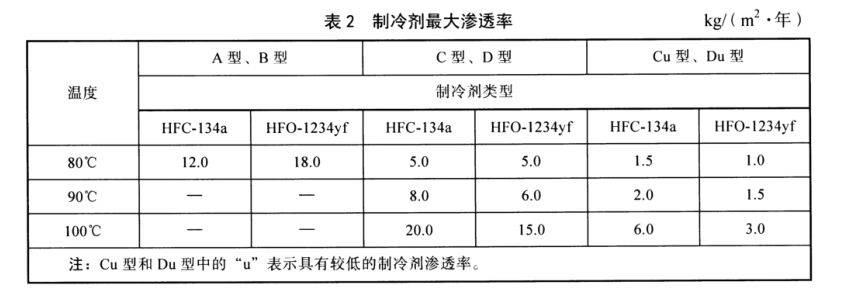

按照規(guī)定的試驗方法進行試驗，試驗后制冷劑的滲透率應滿足表2的要求。
耐高溫性
按照規(guī)定的試驗方法進行試驗，試驗后軟管外表面應無肉眼可見的裂紋，在壓力試驗過程中軟管應無泄漏現(xiàn)象。
耐低溫性
按照規(guī)定的試驗方法進行試驗，試驗后軟管外表面應無肉眼可見的裂紋，在壓力試驗過程中軟管應無泄漏現(xiàn)象。
耐真空性
按照規(guī)定的試驗方法進行試驗，試驗中軟管外徑的塌陷量應不大于軟管初始外徑的20%。
長度變化率
按照規(guī)定的試驗方法進行試驗,試驗中軟管在規(guī)定壓力作用下，長度變化率應為-4% ~2%。
爆破壓力
按照規(guī)定的試驗方法進行試驗，公稱內徑不大于13.0mm 的軟管的最低爆破壓力應為14.7MPa，公稱內徑大于13.0mm的軟管的最低爆破壓力應為12.0MPa。
耐壓性
按照規(guī)定的試驗方法進行試驗，試驗中軟管按規(guī)定壓力和時間進行試驗，軟管不允許出
現(xiàn)泄漏、裂紋、突然扭曲等異?，F(xiàn)象。
可萃取物含量
按照規(guī)定的試驗方法進行試驗，試驗后軟管內表面上的可萃取物含量應不大于118g/m2。
內層材料的體積變化率
按照規(guī)定的試驗方法進行試驗，試驗后橡膠材料體積變化率應為-5%~35%;熱塑性材
料體積變化率應為-5%~ 5%。
耐臭氧性
按照規(guī)定的試驗方法進行試驗,試驗后軟管外膠層在八倍放大鏡下應無可見的龜裂現(xiàn)象。
內表面清潔度
按照規(guī)定的試驗方法進行試驗，試驗后雜質含量應不大于270mg/m2;顆粒物尺寸應不大于0.5mm x 1.0mm。
耐脈沖疲勞性
按照規(guī)定的試驗方法進行試驗，經150000個循環(huán)試驗后,軟管應無泄漏及損壞等異?，F(xiàn)象。
|
