一、產品介紹

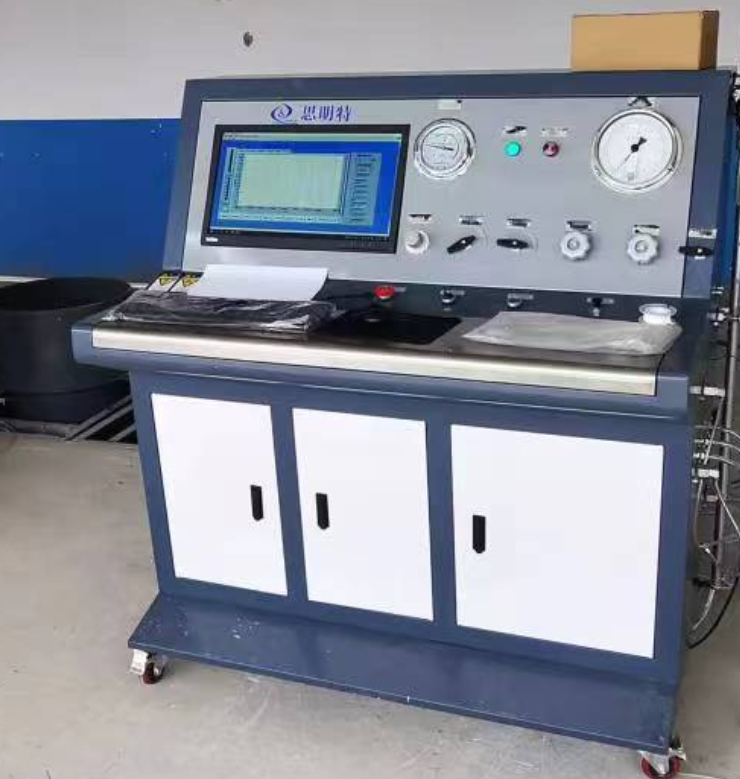

濟南思明特科技有限公司研發的閥門功能測試臺用于車用高壓儲氫氣瓶組合閥門流量試驗、電氣試驗等，為模擬氫循環試驗、溫度循環試驗、耐鹽霧腐蝕性試驗、耐振性試驗等試驗提供合格指標測試。參考標準GB/T 42536-2023《車用高壓儲氫氣瓶組合閥門》。
二、氫氣閥門性能測試臺參數
試驗工位：3個工位
工作壓力：87.5MPa
適用介質：氮?dú)?、氦?
溫度精度：精度±0.1℃
壓力傳感器精度：±0.5% FS
壓力表精度：1% FS
三、閥門功能測試臺特點
3個工位，分別由3個氣動閥單獨控制，可獨立進行氣密檢漏測試。
可進行溫度數據采集，根據溫度和電阻的阻值，可自動輸出溫度值。
系統可根據設定進行保壓測試，可自動設定保壓時間，保壓壓力。
可進行電氣測試，測試臺整體供電220V，可根據要求，在5～70V范圍內自行設定供電電壓和供電時間，同時兼具pwm供電模式。
設備能自動、準確、實時地顯示、記錄和保存包括時間、壓力、流量、溫度和泄漏率 等在內的試驗數據，根據采集的數據，自動繪制時間、壓力、流量、溫度和泄漏率曲線圖。
|
