一、產品介紹
濟南思明特科技有限公司研發的電纜徑向水密性試驗裝置主要用于T/CAS661-2022標準要求中電纜徑向水密性試驗?？赡M0-10Mpa高壓變形破壞試驗、以及高壓疲勞試驗。能夠任意設定升壓速度、保壓范圍、保壓時間、試驗壓力上下限等。是檢測電纜接頭透水、水下傳感器等水壓模擬試驗的理想設備。其性能結構能滿足標準要求。本儀器外觀設計新穎，性能結構可靠，操作方便，測試數據準確性高，是目前市場上比較先進理想的測試儀器。

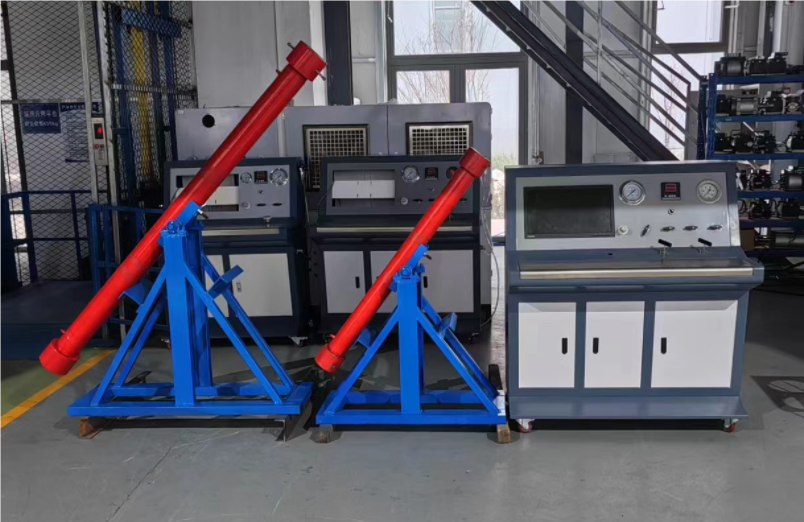

二、電纜徑向水密性試驗裝置結構組成
本設備由高壓艙、增壓系統、供液系統及電氣系統組成，實現試驗裝置設定的各種功能和安全互鎖。
系統配高壓倉，可模擬水壓高壓變形破壞試驗、以及水壓高壓疲勞試驗。
電氣系統采用國際知名品牌元器件。系統采用電腦自動控制，配有專用數據采集軟件，軟件為公司獨立開發?？勺杂稍O定充水保壓時間、保壓檢測范圍、試驗壓力上下限、疲勞次數等。試驗數據包括試驗的壓力值、試驗曲線按照設置的時間自動儲存到文件，試驗完成可以任意查看，通過曲線實現試驗過程，也可以直接生成檢測報告。
液壓系統由加壓系統和液壓驅動系統組成，試驗裝置的加壓保壓、保壓、補壓等功能。核心增壓設備選用意大利 AR 增壓泵，可輕松實現輸出壓力任意可調、可控。加壓系統由增壓站、預加壓站和卸壓站組成。驅動系統由驅動泵站和管路組成。
供液系統由水箱、預加壓泵、預加壓閥組、過濾器、循環水泵及相應管路閥組組成。
三、電纜徑向水密性試驗裝置參數
耐壓倉長度：有效恒壓測試長度大于1米
電纜樣品直徑范圍：7到50毫米。
試驗壓強范圍：0-10.0Mpa
控件液體溫度20±5℃。
壓強控制精度：±0.5%
壓強采集精度：0.5%FS
|
