一、產品介紹:

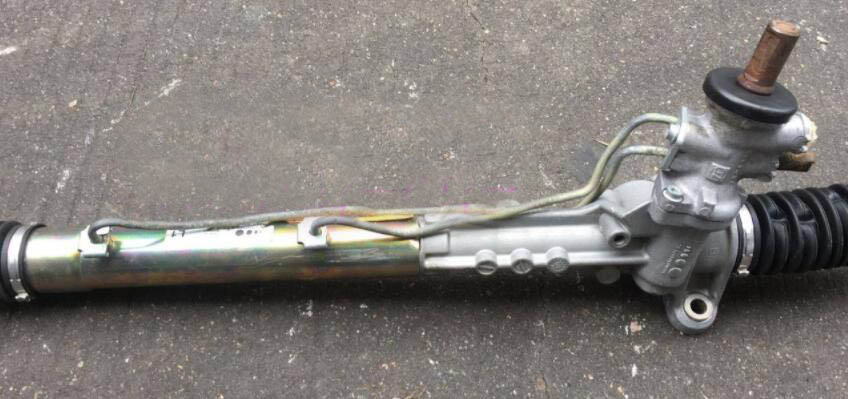

濟南思明特科技有限公司研發的轉向器總成爆破試驗臺由控制軟件、增壓裝置、循環裝置等組成。應用先進的計算機測控原理與信息測控技術,采用思明特氣動增壓泵實現被測件的內部液體的增壓與控制,用于轉向器總成的耐壓爆破試驗。 可以輸出試驗壓力曲線輸出試驗報告,保存試驗數據。采用先進的計算機測量控制原理和信息測量控制技術,利用思明特氣動增壓泵實現測量部件內液體的增壓和控制,用于轉向器總成的耐壓爆破試驗。
二、轉向器總成爆破試驗臺特點
測試臺架運用開放式平臺架構,各功能模塊相對獨立,形成功能單元。通過不同功能單元的組合,可進行多種產品的試驗。
利用計算機對測試臺架進行實時控制、工況轉換,自動完成預先設置的各種性能試驗。
本試驗臺在檢測過程中是自動進行的。在檢測過程中采集的數據可記錄并建立歷史數據庫。
試驗數據實時采集,多種性能指標準確計算,并將試驗數據以圖表、曲線等形式記錄下來。
三、轉向器總成爆破試驗臺參數
1.試驗壓力:0~5.0Mpa
2.測量精度:0.01Mpa
3.試驗介質:清水
4.驅動空氣壓力范圍:0.2-0.8MPa,流量范圍:0.6 立方/分鐘
5.測試工位:1 個
6.控制方式:手動控制、自動控制、半自動控制
非金屬復合管管材爆破試驗機主要用于非金屬符合管材的耐壓爆破試驗。本試驗機實現計算機控制功能,滿足自由設定功能,充液排氣時間、保壓時間、試驗壓力,試驗過程中 設定單段保壓測試,也可以保壓或測泄漏后直接爆破,升壓速度能保持恒定,可實現無級調節,升壓速度可設定;保證測試時的精度。
baoposhiyanji-q
爆破壓力測試臺用來驗證經過焊接后的連接效果。本試驗臺從設計原理和零部件選擇上保證了系統的穩定可靠運行。根據爆破試驗特點采用適當?shù)耐鈿けWo(hù),觀察窗玻璃采用防爆玻璃。
管材靜液壓試驗機用于塑料管、pe、pv、pc管材等產品的耐靜液壓試驗。產品配置有恒溫水槽可以用于管材的靜液壓試驗,并配置有相應的A型夾具,用于產品的兩端密封。并配置有自動控制壓力裝置用于壓力的自動控制。
水冷板爆破試驗機用于水冷板的耐壓爆破試驗,所有試驗過程采用PLC自動控制,能夠顯示壓力-時間曲線、保壓時間、爆破壓力值,并具有自動記錄壓力-時間曲線。
|
