一、應用范圍:
???????
濟南思明特開發的pu軟管、pvc塑料軟管水壓試驗裝置及水壓耐壓爆破試驗機可以進行塑料軟管的耐壓及密封強度測試,可以計算機控制升壓速率,高試驗壓力10MPa,可是用于pvc增強軟管,PVC纖維增強軟管,pu空氣軟管等,配有耐壓試驗專用的接頭。
二、塑料軟管水壓耐壓設備構成
1.水壓試驗機打壓裝置,采用思明特增壓泵打壓。壓力10Mpa,可 調節。
2.安裝機構,試驗箱體,內部配有不銹鋼水槽,可以方便的放置被測件。
3.水壓試驗控制裝置,可以精確控制升壓速率及升壓壓力,具有計算機控制功能。
4.試驗完畢可以打印試驗報告,保存壓力曲線。

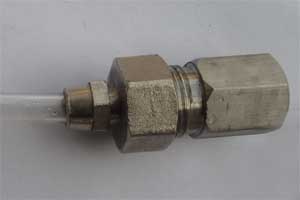

三、pu軟管,pvc塑料軟管水壓爆破試驗臺專用接頭及爆破試驗圖
1、配備控制裝置,可輕松實現輸出壓力、時間 可調、可控,選用思明特增壓泵可以方便的實現壓力控制
2、技術先進,結構設計合理??筛鶕?jù)需要更換不同的管道。
3、可配備SUPY1.0自動數據采集系統,觀察壓力曲線,打印報告。保存壓力測試數據到excel表格。方便以后查閱。
1、數據記錄:可選擇人工記錄與電腦記錄。
2、壓力:10Mpa,壓力在一定范圍內可以調節。
3、工作介質:水。
4、可根據客戶需求配置數據采集系統
六、型號選擇
產品名稱 |
pu軟管、pvc軟管水壓耐壓爆破試驗臺 |
產品型號 |
SUP_SLXT |
基本原理 |
由增壓泵進行增壓,通過控制系統,對被測件施加規定的壓力,從而觀察溝槽管件的強度如何 |
性能參數 |
試驗壓力 |
0~10MPa(壓力可選) |
控壓精度 |
試驗壓力值上限的+2%,下限的-1% |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率2秒 |
試驗介質 |
清水 |
壓力控制方式 |
手動控制及計算機控制 |
操作方式 |
手動控制 ,電腦控制 |
時間控制 |
自動保壓,試驗完畢自動卸壓 |
適用范圍 |
pu塑料軟管,pvc塑料管,pe軟管 |
