屈撓試驗
1試驗要求
任何一根自由長度符合表4規(guī)定的軟管組合件試樣,在屈撓試驗機上試驗的最低壽命應為35 h。
2試驗設備

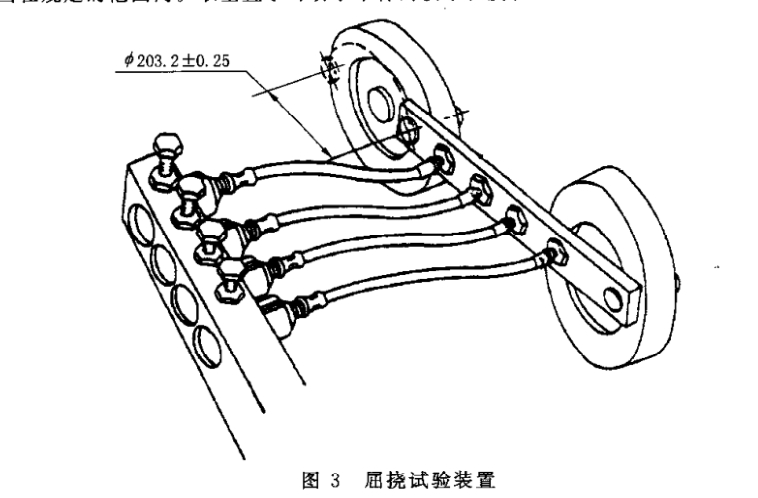

試驗設備(見圖3)由轉動部分和固定部分組成。轉動部分為可動水平桿及通過軸承垂直安裝在可動水平桿兩端的轉盤,轉盤的中心與軸承的中心相距100 mm;固定部分為可調的非動水平桿,該水平桿平行于和轉盤中心在同一水平面內的可動水平桿。兩個水平桿上都裝有可平行安裝軟管組合件的若干個接頭。轉盤以800 r/min+10r/min的速率旋轉。因此固定在可動水平桿上的軟管端部也以此速率轉動,形成直徑為203. 2 mm士0.25 mm的圓形軌跡,而軟管的另一端則固定不動。封住可動水平桿上的接頭,而非動水平桿上的接頭與和液壓源相接的歧管是連通的。應采用一個控制開關,以便因軟管損壞而液壓下降時使試驗裝置停車。另外還應配置一個記錄時間的指示器。
3 試驗程序
1 將567 g士3g的重物系在軟管組合件下端使其垂直,用一游標卡尺或類似的量尺測量軟管組合件的自由長度,記錄兩端接頭之間的長度,精確到0. 5 mm。
2 給非動水平桿安裝可單獨調節(jié)每根軟管組合件長度的裝置。在安裝到屈撓試驗機(見圖3)上時，每根軟管組合件的投影長度應小于圖4所示的松弛時軟管組合件自由長度,其松弛量見表4。
由于屈撓試驗結果對設定長度時產生的誤差非常靈敏,因此該屈撓試驗機上每根軟管組合件的投影長度應當在規(guī)定的范圍內。取垂直于可動水平桿的投影長度。
.3 把軟管組合件安裝在試驗機上不應有任何扭曲,施加壓力值1. 55 MPa~1.72 MPa的水或制動液,并打開所有軟管和通道排出氣泡,開動電機使可動水平桿轉動,記錄試驗的持續(xù)時間。定期檢查旋轉速率。
因泄漏引起壓力下降說明軟管組合件損壞,應終止試驗。
|
