抗扭力性能試強
1試驗要求
1.1試驗應采用能承受規定扭矩的接頭進行
1.2確保扭矩測量精度不低于1.0%
2試驗裝置

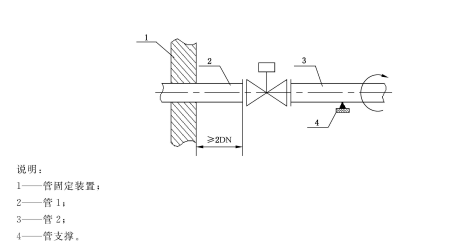

抗扭力性能試驗裝置見圖1
3試驗步驟
3.1以不超過規定的扭矩將管1安裝在切斷閿上,在距離切斷閥大于或等于2DN的位置將管1固定。
3.2以不超過規定的扭矩將管2安裝在切斷閥上。
3.3支撐管2使切斷閥不受矩。
3.4對管2施加規定的扭矩·扭矩應持績、平穩、逐漸地施加,當達到表7規定的扭矩后,保持10s。
3.5扭力撤銷后檢查切斷閱,應無破損、無變形試驗結果應符合規定。內密封應符合規定。
抗彎曲性能試驗
1試驗要求
1.1試驗應采用能承受規定彎矩的接頭進行。
1.2確保彎矩測量精度不低于1.0%。
2試驗裝置

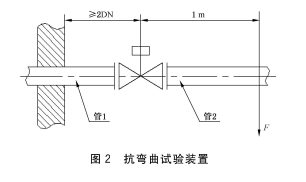

抗彎曲性能試驗裝置見圖2。
3試驗步驟
3.1如圖2所示安裝并連接好試驗裝置。
3.2在距離閥芯軸線1m的位置施加10s的力F,使彎矩達到表8的規定值。
3.3撤銷應力后檢查切斷閥,應無破損,無變形,試驗結果應符合規定。內密封應符合規定。
