一、產品介紹

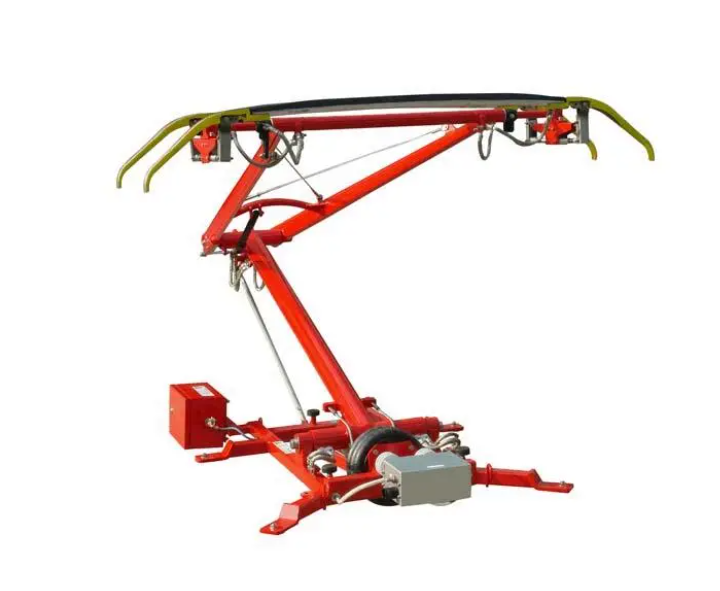

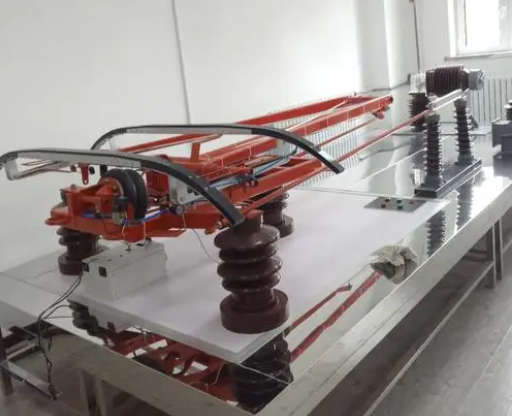

濟南思明特科技有限公司研發的受電弓試驗臺適用于地鐵車輛、機車車輛受電弓在架大修的相關工作參數的例行測試(氣囊型受電弓)，模擬列車運行時的受電弓與接觸網的動態接觸過程，從而測試受電弓在不同工況下的機械性能和電氣性能。測試內容主要包含：靜態壓力測試、升降弓時間測試、氣囊氣密性測試、最大升弓高度測試、ADD 試驗測試、實時顯示等功能。
二、受電弓試驗臺參數
高度測量范圍：0~3000mm
壓力測量范圍：0~ 300N
輸出電壓：DC 110V或DC0~110V可調
時間范圍：0~99.9s
升降弓時間顯示分辨率：0. ls
氣壓調節范圍：> 600Kpa-1000Kpa
三、受電弓試驗臺特點
試驗臺采用工業電腦作為人機接口，采用伺服電機控制調節受電弓的升降速度，壓力、高度等測試數據由工控軟件自動記錄，并描繪壓力—高度曲線，試驗結束自動生成打印報表，數據存儲在計算機中，方便隨時查詢分析。
柜體底部采用支撐腳，或更換帶自鎖的萬向輪及定向輪，設備預留供電插座，氣路板預留可外接計量設備的量接口。
采用了可靠的工業控制微機系統進行數據采集及處理，軟件全中文菜單方式，人機對話界面友好，菜單集成自動化程度高。
設計有強大的數據管理功能，可對歷史數據進行查詢、存檔、打印等。
|
