一、概述
???????

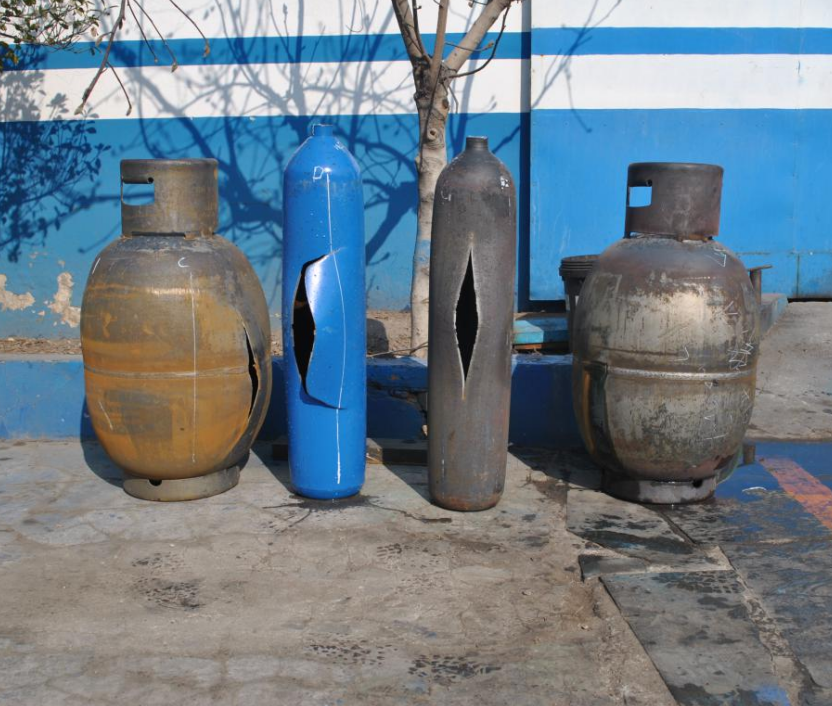

濟南思明特科技有限公司生產的氣瓶爆破試驗機主要用于1MPa-35MPa氣瓶，公稱容積為0.4L~3000L的鋼質無縫氣瓶、焊接氣瓶 、鋁合金無縫氣瓶和纏繞氣瓶的水壓爆破試驗?？捎糜谝夯瘹馄?，呼吸氣瓶，cng氣瓶，lng氣瓶的爆破試驗，可實時顯示實驗壓力曲線，用水量曲線，并輸出實驗報告。滿足實驗標準GB/T15385氣瓶水壓爆破試驗方法.
二、技術參數
實驗壓力：增壓裝置的額定工作壓力不小于氣瓶設計爆破壓力的1.5倍
傳感器精度：0.5%
水量精度：0.5%
壓力表精度：不低于1.6級
溫度測量：0.1℃
壓力采集頻率：5次/秒
三、設備組成
爆破試驗系統主要包括以下幾個部分：
（1）驅動空氣分系統：思明特增壓泵、過濾器等；
（2）供水部分：計量天平，進水閥及附屬閥門管件；
（3）水壓增壓部分：包括思明特氣驅液泵、高壓閥門、防震壓力表、 進口傳感器等附件；
（4）數據采集分系統：計算機、數據采集卡、思明特?cái)?shù)據采集處理軟件等；
四、型號選擇
產品名稱 |
氣瓶爆破試驗機 |
產品型號 |
SUP_QPBPJ_200 |
基本原理 |

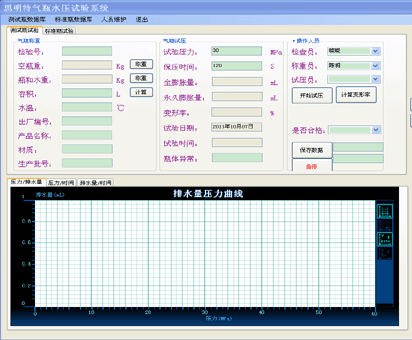

采用思明特增壓泵進行高壓水的增壓，通過稱重天平測量水量，傳感器實時采集溫度，實時顯示壓力曲線，進水量曲線，實驗完畢后保存實驗壓力曲線，計算變形率 |
性能參數 |
試驗壓力 |
1MPa-200MPa氣瓶 |
控壓精度 |
±0.5％ |
壓力值分辨 |
0.01MPa |
試驗介質 |
水 |
操作方式 |
計算機控制 |
水量采集分辨率 |
0.1ml |
設備構成 |
增壓系統 ，軟件采集控制系統， 水量溫度采集系統 |
適用范圍 |
1MPa-200MPa氣瓶，公稱容積為0.4L~3000L的鋼質無縫氣瓶、焊接氣瓶 、鋁合金無縫氣瓶和纏繞氣瓶 |
