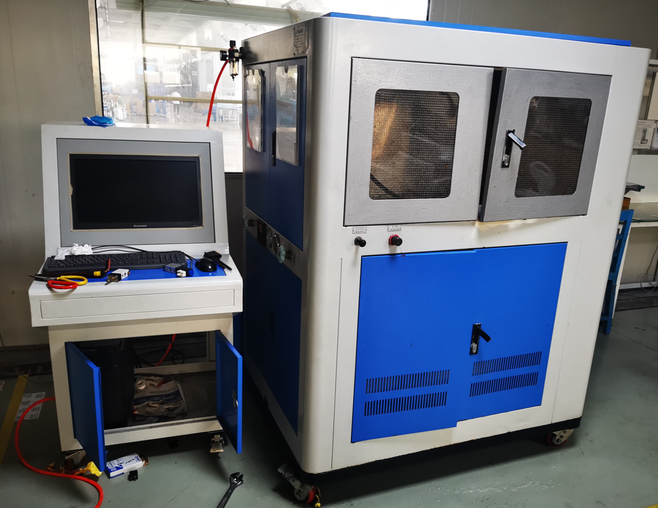

試驗(yàn)條件
1端接頭
鑒定檢驗(yàn)和質(zhì)量--致性檢驗(yàn)應(yīng)用有直接頭的組件進(jìn)行(一端是擴(kuò)口的，另-端是無擴(kuò)口的),但脈沖試驗(yàn)用樣管--端應(yīng)有90°彎接頭。如果這些軟管組件的鑒定檢驗(yàn)合格,則這些軟管組件裝上規(guī)格與結(jié)構(gòu)相同的其它形式的接頭的鑒定檢驗(yàn)也應(yīng)視為合格。
2試樣制備
2.1 除非另有規(guī)定,軟管組件試樣的長度應(yīng)符合表5的要求。
2.2油老化試樣
在用到油老化樣管的所有試驗(yàn)中,油老化軟管組件應(yīng)充滿180C試驗(yàn)液,并在溫度為180C的高溫空氣爐中放置168h。試驗(yàn)時(shí),所有空氣均應(yīng)從軟管組件內(nèi)腔排去。老化階段不得給軟管組件加壓。
2.3空氣老化試樣
空氣老化軟管組件,應(yīng)在180C的空氣爐內(nèi)放置168h。
2.4 未老化試樣
未老化試樣即未經(jīng)任何處理的軟管組件。
3試驗(yàn)液
除非另有規(guī)定,壓力試驗(yàn)液為10號航空液壓油(SY1181)或12號航空液壓油或者水。高溫(180C)試驗(yàn)液為4106航空潤滑油或X6D-300高溫導(dǎo)熱油。
4 溫度測量
除非另有規(guī)定,溫度應(yīng)在離所測試軟管組件150mm的范圍內(nèi)測量。除非另有規(guī)定,所有
的溫度公差為+ 8C和- 3C。
5 端部聯(lián)結(jié)
除非另外注明，每根軟管端部擴(kuò)口接頭應(yīng)與HB4-3管接頭相配,無擴(kuò)口接頭應(yīng)與HB5970接頭端部相聯(lián)結(jié)。并用試驗(yàn)液潤滑、裝配扭矩范圍:擴(kuò)口按HB4-1,無擴(kuò)口按HB7000規(guī)定。
6壓力測量
除非另有規(guī)定，所有壓力的公差為士700kPa。
|
