試驗前準備

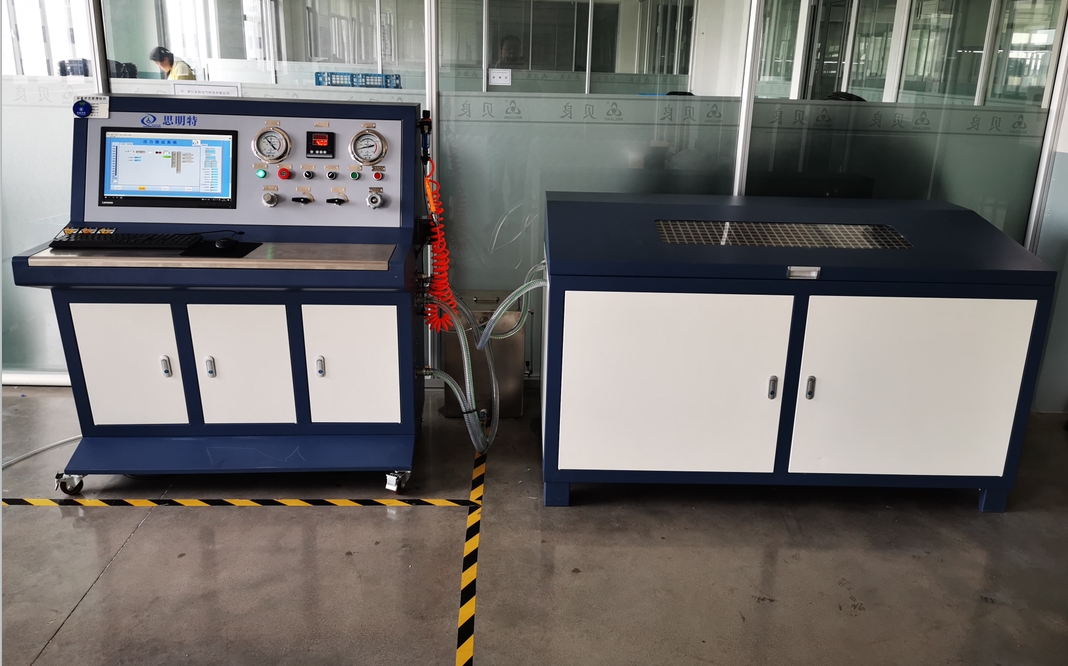

（1） 將電磁閥按電磁閥專用試驗臺的要求安裝。
（2） 打開試驗臺直流電源開關， 電壓在 DC77～DC120V 范圍內可調。
2 漏泄試驗
將風壓調至 600kPa， 電壓調為 DC77V 時， 用肥皂液檢查電磁閥風路及各部無漏泄。
3 動作性能試驗
3.1 低電壓試驗
將風壓調至 600 kPa， 電壓調為 DC77V。 給電磁閥間歇通、 斷電 3 次， 電磁閥動作正常。 通電時電磁閥須有正常壓力輸出， 斷電時電磁閥須正常關閉并無漏泄。
3.2 手動試驗（如電磁閥有手動操作鍵）
在失電狀態時， 用手動操作手動操作鍵 3 次， 電磁閥動作正常。 手動接通時電磁閥須有正常壓力輸出， 手動斷開時查電磁閥須正常關閉并無漏泄。
.3 高電壓試驗
手動操作鍵復位， 電壓調為 DC120V， 給電磁閥間歇通、 斷電 3 次， 電磁閥動作正常。通電時電磁閥須有正常壓力輸出， 斷電時電磁閥須正常關閉并無漏泄。
4 絕緣試驗
用 500V 兆歐表測量線圈對閥體絕緣值不小于 100MΩ 。
|
