一、產品介紹

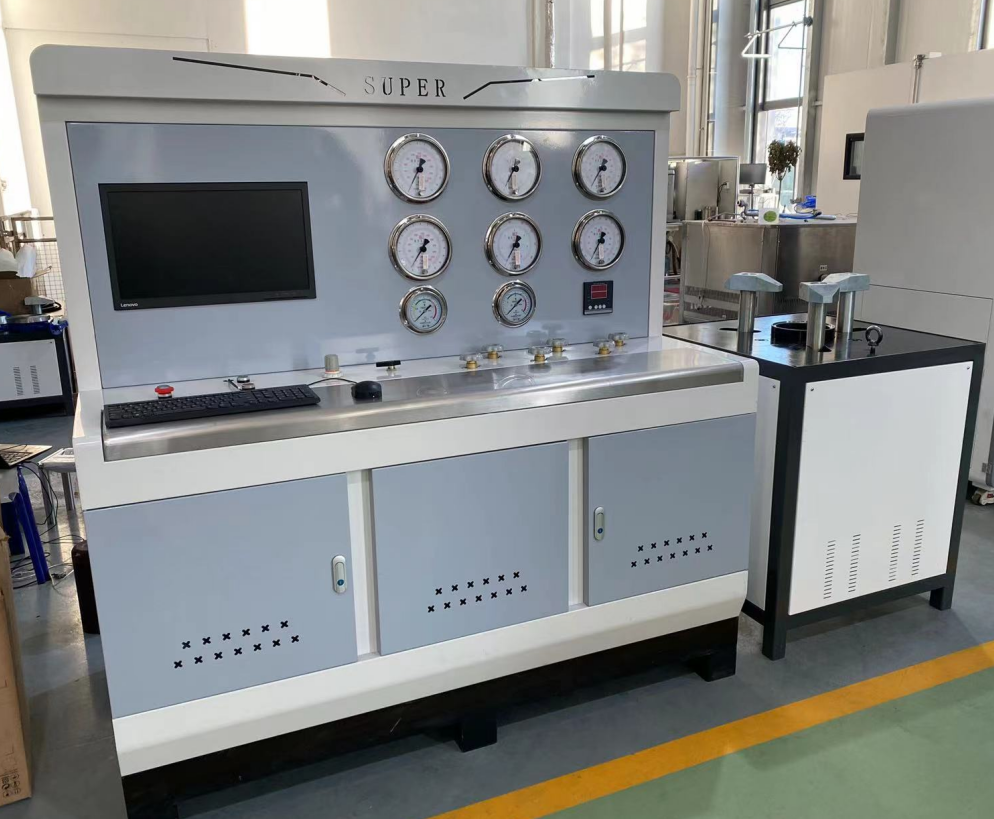

濟南思明特科技有限公司研發的安全閥校驗臺主要用于檢測各類安全閥的密封性能、起跳壓力、回座壓力等。本設備采用數字控制系統和自動化測試程序，可以大大提高測試效率。同時，試驗臺還采用安全措施，如多重遠程安全切斷功能，確保測試過程的安全性。
二、安全閥校驗臺參數
校驗公稱通徑：法蘭連接安全閥：DN15～400mm（法蘭直徑Ø115-Ø515mm，法蘭厚度70mm）；外螺紋連接安全閥：3/8～2 1/2管螺紋、M27X1.5～M33X1.5公制螺紋
校驗公稱壓力：PN≤60MPa
儀表精度：±0.4%
校驗系統輸入控制驅動氣源壓力：0.1～0.6MPa
增壓速度：不低于65L/min
夾緊缸行程：氣動夾緊不低于60mm；液壓夾緊不低于70mm
最大夾緊力：氣動夾緊缸：不低于4T；液壓夾緊缸：不低于40T
校驗介質：氮?dú)?、壓縮空氣
環境溫度：0-40℃
三、安全閥校驗臺特點
夾緊臺分為液壓夾緊和氣動夾緊兩座夾緊臺，氣動夾緊最大校驗DN200，氣動夾緊的特點即操作簡單、工作效率高；
液壓夾緊臺DN400具備自動超壓保護裝置，夾緊部分采用液壓分級夾緊結構，夾緊力分級遞增，操作人員可針對不同壓力大小的安全任意設置夾緊力上限值，并且工控系統能在設置的壓力上限值自動停止加壓，保證被校安全閥法蘭不受損傷。
數字校驗系統可實現局域網絡化管理，可對大量安全閥信息進行有效管理。
具備所有信息的對接傳輸、導入、導出功能，并預留市場監管局或者安全監察單位獲取數據的接口。
|
