一、產品介紹:

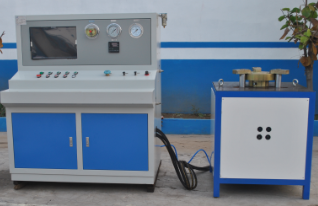

濟南思明特科技有限公司研發的壓力安全閥試驗臺采用臺式結構,主要由PLC邏輯控制單元、微機軟件控制系統、增壓裝置、氣壓調節控制系統、高精度測量傳感器、試驗操作臺等部分組成,需要1臺。且需配備待修配件架和良好配件架用于存放試驗配件。主要用于和諧機車高壓安全閥的性能試驗。
二、壓力安全閥試驗臺參數
1)電源: AC220V±10% 50Hz
2)風源: 0.6-0.9MPa
3)系統風壓: ????????????????0.5—1.6MPa
4)壓力傳感器精度: ??????????0.5級
5)壓力表精度: ??????????????1.5級
6)控制方式: ????????????????計算機自動控制
7)顯示方式: ????????????????壓力表;液晶顯示器
8)重量: 不大于500kg
三、壓力安全閥試驗臺特點
設備配備增壓裝置,能夠?qū)S房內的氣源增壓至1.7MPa,并持續輸出1.6MPa以上風壓,并配置有穩壓、油水過濾裝置,保證系統零部件使用壽命。
?
試驗臺臺內部安裝調壓閥,可對輸出氣壓進行調節,能對高壓安全閥的開啟壓力、關閉壓力及氣密性進行試驗;
?
設備配置壓力表,實時顯示輸入氣源、輸出氣源的壓力;
?
配備儲風缸,試驗管路采用鋼管,同時在安裝完成后將對試驗管路進行檢漏,保證試驗臺滿足試驗要求。
?
設備具有完善的短路、過流、過壓、欠壓、氣壓過高等保護功能,同時在操作上設置有必要的操作聯鎖,能有效防止誤操作以及意外致使機器受損或造 身傷亡。
?
設備設置有急停按鈕,緊急情況下可拍下急停按鈕停止設備輸出;
?
試驗臺能夠?qū)C(jī)車號、安全閥編號、操作人員等試驗工況信息進行設置,并具有測試數據自動記錄、存儲、打印輸出、歷史數據查詢等功能;且實驗數據能自動上傳至檢修管理系統,實現數據智能化管理。
femenshiyanji-f
儀表閥強度試驗機主要用于流量計殼體、截?cái)嚅y、止回閥、安全閥、調節閥、分流閥等儀表閥的耐壓強度試驗。在測試過程中,如果設備在保壓過程中發生泄漏,可以自動進行壓力補償,具有測試壓力穩定、壓力測試精度高等優點。
智能型水介質高壓安全閥校驗臺主要用于公稱壓力 PN≤160MPa 的高、中、低壓安全閥的密封性能、起跳壓力、回座壓力等性能測試。本設備采用工控軟件制作,壓力顯示數字化,自動識別、記錄整定壓力;測試數據自動進入數據庫;自動生成需方規定格式的 Excel 格式的安全閥校驗報告。
濟南思明特科技有限公司研發的閥門試壓系統用于閥門水壓試驗的檢測設備。是根據井下作業試壓生產的需求,專門設計制造的,從設備的硬件到軟件,完全能夠滿足閥門等各種試壓件的試壓需求。
飛機液壓安全閥試驗臺主要用于飛機用安全閥、液控單向閥、換向閥、截?cái)嚅y等承壓件的高壓測試系統,可以實現安全閥的起跳壓力、回座壓力、密封性能。本試驗臺出口壓力無級可調,高、中、低壓安全閥在同一校驗臺上校驗。
安全閥定壓校驗臺配氣體增壓系統,可直接將中壓氣體增至高壓,用于高壓氣體介質安全閥的校驗。雙座式氣動夾緊結構,操作方便、快捷。小口徑座卡腳采用同步聯動式偏心盤專利結構,校驗時不用放置中心墊。適應不同通徑,高效、方便、快捷。大口徑座具有根據不同口徑和壓力的夾緊力無級可調結構,適用中高壓安全閥的校驗。
緊急泄放裝置密封試驗機主要用于人孔蓋緊急泄放裝置的密封性能檢測。本試驗機PVC操作面板,壓力指針顯示,即時精確,方便用戶快捷查看壓力值。全套試驗由電腦控制。電腦顯示器顯示測量數據,也可以打印出試驗數據條。 系統配置有自動夾緊工裝,用于人孔蓋的自動裝夾密封,并配置有數據采集裝置用于產品的自動密封。
閥門壽命試驗機用于檢測閥門的使用壽命,可進行閥門的疲勞開關強度試驗,對于檢測閥門開關壽命有重要作用,閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力??蛇M(jìn)行閥門的開關扭矩,閥門開關行程,閥門轉速進行設定。用于檢測壽命試驗
|
