止水栓塞
止水栓塞應符合下列要求:
1 栓塞長度不小于8倍鉆孔直徑 ;
2 止水可靠、操作方便。
宜采用水壓式或氣壓式栓塞。
供水設備
試驗用的水泵應符合下列要求:
1 工作可靠，壓力穩定，出水均勻 ;
2 在1MPa壓力下，流量能保持 100L/m in e
水泵出 口應安裝容積大于 51一的穩壓空氣室
吸水龍頭外應有1層~2層孔徑小于2mm的過濾網。吸水龍頭至水池底部的距離不小于0.3m 。供水調節 閥門應靈活可 靠 ，不漏水 ，且不宜與鉆進共用 。
量測設備
測量壓力的壓力表和壓力傳感器應符合下列要求:
1 壓力表應反應靈敏。卸壓后指針回零，量測范圍應控制在極限壓力值的 1/3 3/4 ;
2 壓力傳感器的壓力范圍應大于試驗壓力。流量計應能在1.5M Pa壓力下正常工作，量測范圍應與水泵的出力相匹配 ，并能測定正向和反向流量 。
3 宜使用能測量壓力和流量的自動記錄儀進行壓水試驗。
4 水位計應靈敏可靠 ，不受孔壁附著水或孔內滴水的影響 。水位計的導線應經常檢測 。
5 試驗用的儀表應專門保管，不應與鉆進共用，并定期進行檢定 。

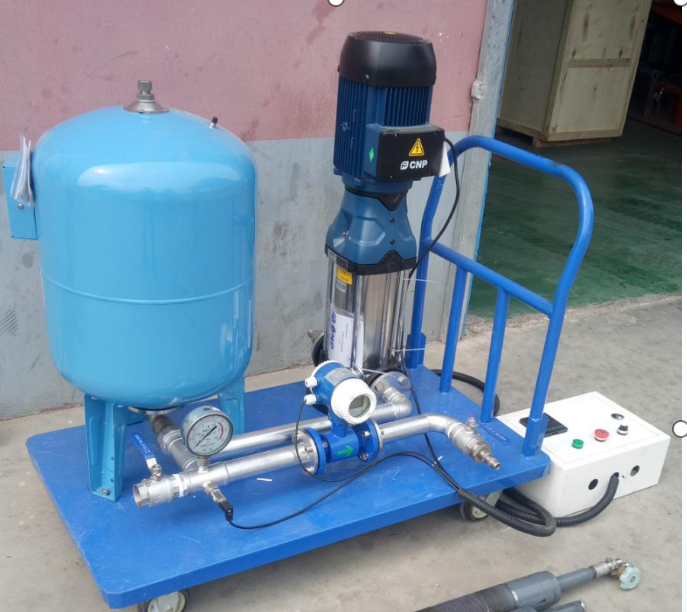

產品名稱 |
鉆水壓孔水壓試驗裝置 |
產品型號 |
SUP_ZSYK_1000 |
基本原理 |
通過增壓泵實現水壓注水，并通過流量計壓力傳感器采集流量與壓力 |
|
試驗壓力 |
1MPa |
流量 |
100L/min |
試驗介質 |
水 |
壓力控制方式 |
計算機控制 |
環境溫度 |
常溫 |
試樣數量 |
1路 |
精度 |
0.5% |
結構組成 |
水壓裝置，流量壓力采集裝置 |
適用范圍 |
鉆水壓孔水壓試驗 |
型號選擇
試驗介質 |
清水 |
試驗壓力 |
1MPa |
增壓流量 |
100L/min |
時間顯示 |
電腦顯示 |
打印報告 |
試驗完畢可以打印試驗報告并保存試驗數據 |
試驗數據保存 |
可以保存報告及excel測試表格，每次采集的數據都可以保存下來 |
顯示精度 |
0.01MPa |
采集精度 |
0.5% |
