測試條件

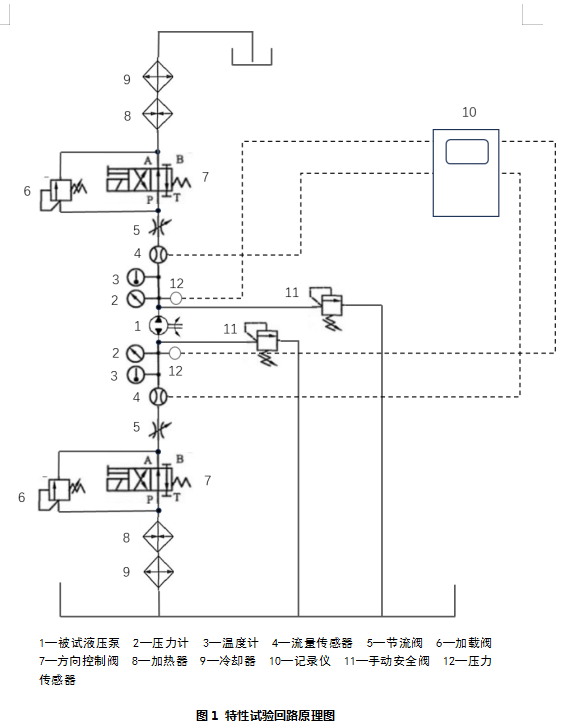

1）被試液壓泵按圖1的試驗回路原理圖進行空載排量測試，試驗回路原理圖中的圖形符號符合GB/T 786.1的規定。
2）被試液壓泵為雙向泵，可選擇任一進出油方向進行測試。
3）液壓泵電機轉速無法被測，其波動范圍默認為電機控制器的控制精度。
4）測試時進油溫度控制在40℃±1℃，被試液壓泵的最高工作壓力18.5MPa。
測試步步驟
1) 確定被試液壓泵的進、出油方向后，將進油側的節流閥全部打開，方向控制閥切換到P口和A口相通的位置。出油側的節流閥全部打開，方向控制閥切換到P口和A口相通的位置。
2）起動電機，電機恒轉速3000rpm，同時起動進油側加熱器將進油加熱至40℃±1℃。當系統各參量滿足表2規定保持穩定時，按7.1.3的要求記錄各測量值。
3) 調節液壓泵出油側節流閥開度，使液壓泵出油壓力分別為2±0.1MPa、4±0.2MPa、6±0.3MPa、8±0.4MPa、10±0.5MPa、12±0.5MPa、14±0.5MPa、16±0.5MPa、18±0.5MPa。每個出油壓力下，待系統穩定后按7.1.3的要求記錄各測量值。
|
