一、產品介紹:
?

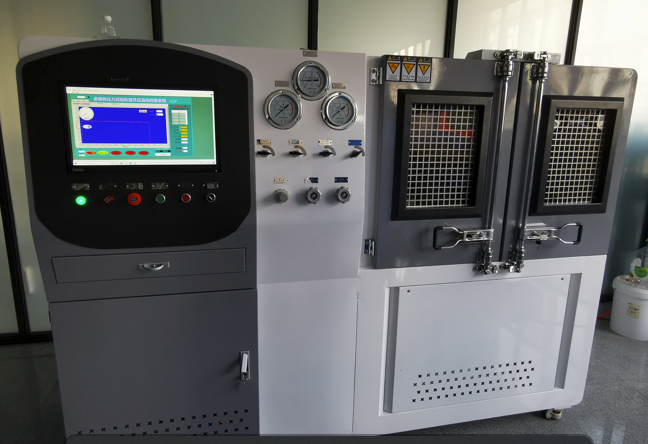

濟南思明特科技有限公司研發的液壓高壓脈沖試驗臺由油箱系統、過濾凈化系統、泵源系統、伺服換向系統、壓力調節系統、伺服增壓系統、溫度調節系統、測控系統等組成。本試驗臺主要用于高壓脈沖壽命試驗的考核。 通過液壓高壓脈沖試驗臺的測試,可以確定液壓元件的抗壓能力和耐久性,評估其在高壓液體沖擊下的性能表現。對于液壓系統的設計和優化,高壓脈沖試驗也是一個重要的評估手段。
二、液壓高壓脈沖試驗臺特點
試驗波形滿足ARP1383標準梯形波、正弦波、水錘波等要求,試驗原理參照GJB3849-1999液壓脈沖試驗臺原理圖,試驗系統分為高壓控制系統(壓力范圍0.3MPa~35MPa)和低壓控制系統(壓力范圍0.07MPa~1.38 MPa)。
設備具備遠程控制功能,采用計算機自動化控制,并保留顯示儀表及必要手動控制按鈕,壽命試驗可實現計算機自動控制功能,操作界面直觀,數據測試準確,具備試驗數據實時采集、存儲及測試報表打印輸出功能。
設備采用伺服換向閥、伺服增壓缸控制,設備介質磷酸酯基液壓油(標準:ISO9940-2015)具有腐蝕性,設備所有配套元器件為不銹鋼材質,密封材料選用三元乙丙橡膠材料。
三、液壓高壓脈沖試驗臺參數
1.介質磷酸酯液壓油; ???????
2.高壓壓力:0.3 MPa~35MPa,峰值壓力42MPa, ????
3.低壓壓力:0.07 MPa~1.38 MPa(正弦波) ?????????
4.油溫:常溫-150℃ ????????
5.環溫:常溫-150℃ (現有環境箱保證) ????????????
6.沖擊頻率:60~100次/min ?????
7.升壓速率:300MPa/s~2100MPa/s; ??
8.伺服閉環自動化控制 ???????
9.功能:可實現水錘波、梯形波、三角波、正弦波等波形
maichongshiyanji-m
液冷板微通道管壓力交變設備主要用于液冷板,直冷板,微通道管的脈沖試驗、壓降(流阻)試驗、耐高溫/耐低溫試驗、環境高低溫交變試驗、介質溫度交變試驗、脈沖/介質溫度交變耦合試驗。
|
