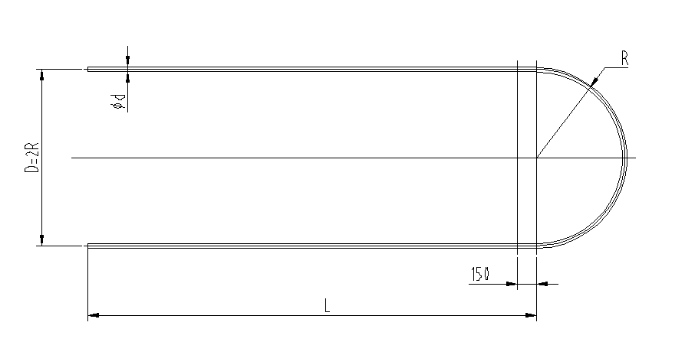

管子外徑d:Φ9.52-Φ38mm;
直腿長度L:1000-18000mm;
腿長偏差:≤200mm;
U形管跨度R:1.5d-1500mm。
- 試驗壓力:2MPa-70MPa。保壓方式:靜態保壓(預留動態保壓功能)。
- 保壓時間:5-30s可調。
- 系統壓降:≤0.5MPa/10s(系統壓力20MPa-70MPa:鋼管10s內壓降≤0.5MPa;系統壓力10MPa -20MPa:鋼管10s內壓降≤0.2MPa;系統壓力≤ 10MPa:鋼管10s內壓降≤ 0.1MPa)。
- 工作效率:≥ 30根/小時。
- 其他要求:防止管子外表擦傷,臺架與管子接觸面有尼龍板防護,尼龍板厚度≥ 20mm。密封頭及水泵,水閥,水路閥塊等材質為不銹鋼;其他部件防銹處理。
- 工作模式(含全自動水壓和手動水壓):
全自動水壓:人工輔助放置工位后,設備感應到位后全自動夾持、送進、試壓、保壓、結束試壓退回到位后,人工搬離試驗臺;
手動水壓:所有動作均可由人工單獨控制進行水壓,操作臺設計應符合工位便利需求。
- 安全防護:由于工作壓力較高,必須做好安全防護,做好操作與試驗隔離。
- 測壓系統:水壓測試曲線記錄自動化。對測試結果進行存儲,包括各班測試總數、合格數量、鋼管規格、標號、試壓測試曲線等,可按要求查詢歷史數據、曲線,可輸出班次、日、月等統計生產報表。?
- 試壓報警系統:對試壓不合格鋼管給出報警信號及不合格明細報告。
- 操作箱:設備操作箱為仿威圖箱,設置在放便操作工位(可調節),操作箱安裝遠程人機界面,聲光指示報警器件,必要的操作開關、操作按鈕和急停按鈕,按鈕位置布置需根據現場安裝位置便于操作。在操作箱可實現對設備自動、手動操作方式切換,可對電氣設備和部件手動操作。
- 電控柜:電控柜為仿威圖柜,配置電柜空調,面板配備總進線電壓表、電流表、有功電度表、無功電度表等,電控柜內設有照明裝置和維修電源,防護等級IP54;人機界面主機系統放置于電控柜內,主機配置Intel-i5處理器,4G以上有效運行內存,1T固態硬盤。
|
