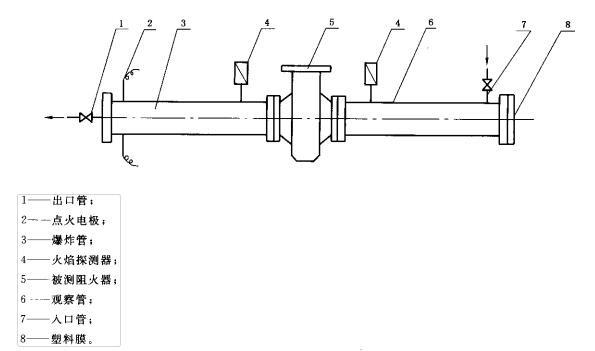

本文介紹了石油儲罐阻火器阻爆性試驗。阻爆性試驗裝置示意圖見圖1,爆炸管段和觀察管段的長度均應不小于1.5 m,其直徑與被測阻火器公稱直徑相同。在爆炸管段和觀察管段的末端分別設置空氣出口管和試驗介質入口管。
在點火 電極應安裝在爆炸管段 的末 端,距端面 的距離為 80 mm。
爆炸管段和觀察管段上分別安裝一個火焰檢測探頭 ,距被測阻火器法蘭面的距離為 100 m m ,以檢測阻火器是否阻火 。
試驗介質用丙烷氣與空氣的混合氣,所選用的丙烷氣純度規定為工業純 ,混合氣中丙烷氣的體 積濃度應為((4.3士0.2)%.7.6.5 將觀察管段 的末端用 塑料膜封閉 。
試驗介質從人口管導入 ,管段內的空氣從出口管排出,確定管段內氣體濃度的樣品從出口管抽取,應使管段內的氣體濃度達 到要求。
試驗在常壓下進行 ,用點火 電極點燃試 驗裝 置內的混合氣體 。記錄圖 1 右端火焰檢測探頭是否
探測到火焰 ,并觀察的塑料 膜處是否有火焰出現 ,以判斷被測阻火器是否阻火 。
每次阻爆性試驗結束后 ,應當用空氣 吹洗試驗裝 置內的殘余氣體 ,然后進行下一次阻爆性試驗試驗結果應符合要求 ,如果被測阻火器不能阻火,可結束試驗。
