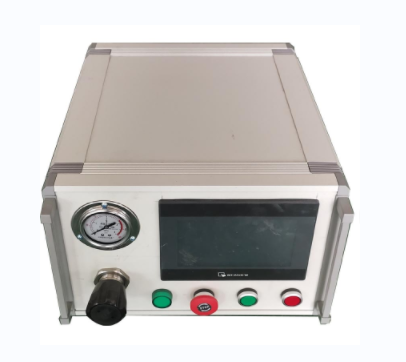

一、產品介紹
濟南思明特科技有限公司研發的燃油系統氣密性檢測設備為保證達到國家環保有關標準(GB18352.3-2005)及生產一致性要求,對整車燃油系統進行密封性和通氣性試驗的檢測,可顯示檢漏儀內部溫度;無溫升結構:與測試有關的閥門,均采用氣控閥,避免電磁閥溫升對測試造成影響。
二、燃油系統氣密性檢測設備參數
測試壓力范圍:0~20kPa(數字設定);
直壓傳感器精度:±1% F.S.;
差壓傳感器量程:0~±2000Pa;
差壓傳感器精度:±0.5%F.S.;
檢測標準設定范圍:±1~999Pa或0~±99.9ml/min;
延時環節時間設定范圍:0.0~999.9sec;
充氣、平衡、檢測環節各時間設定范圍:0.1~999.9sec;
排氣環節時間設定范圍:0.2~999.9sec;
綜合檢測精度:±5%F.S.;
調壓裝置:選用日本NKS電子調壓器
線性度:±0.15%
綜合誤差:0.5%
流量特性:250l/min
通過外部傳感器的反饋瞬時控制壓力,響應速度:1-2秒
控制單元:
PLC控制;
工控機配置:采用研華或華為工控機,8G內存,1T硬盤,Win10 操作系統;
設備配無線掃描槍?zhuān)С志W(wǎng)絡打印機。
封堵夾具:滿足現有車型的封堵夾具,后續增加車型,如夾具不能共用,另行協商;
加油口封堵治具:采用手動封堵(不同油箱加油口尺寸和結構相近);
碳管口封堵治具:根據具體情況采用鉗夾式、外抱式、內帳式等治具,自動封堵。
校準裝置:隨機配備標準漏孔,用于設備自檢,并帶有有資質認證的計量所的計量報告;
三、燃油系統氣密性檢測設備特點
LCD 屏幕顯示檢測過程,顯示屏支持中、英雙語系統切換;
可進行多種模式的基準校正,縮短檢測時間,提高檢測精度;
具有豐富的數據分析,統計功能;具有獨創的數據處理功能,通過建立數學模型可在短時間內得出更真實的檢測數據(5 秒以內);
泄漏過程通過曲線顯示,使數據坐標化、直觀化。
qimishiyanji-q

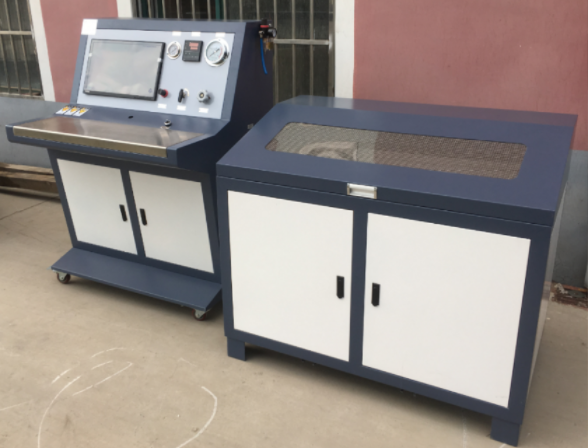

氫能源汽車不銹鋼無縫管氣密試驗臺主要用于氫能源汽車無縫管、空調銅管、直縫鋼管等管材的氣密性檢測。本試驗機操作簡單方便,設有一鍵啟動功能,試件安裝后,只需按下一個按鈕,試驗軟件就會自動完成試驗。
|
