試驗程序如下：
a） 將自由長度為 460 mm±5 mm 塑料軟管總成安裝到振動試驗機的前后固定工裝上， 如圖 11 所示；
b） 調(diào)節(jié)前固定工裝從“位置 A” 到“位置 B” ， 調(diào)整松弛量 L 為 12. 7 mm 后鎖緊前固定工裝；
c） 施加氣壓使塑料軟管總成壓力達(dá)到 0. 8 MPa±0. 07 MPa；
d） 調(diào)節(jié)振動試驗機振動頻率為 10 Hz， 上下等幅振動±6. 35 mm（P-P） ；
e） 設(shè)定振動試驗機溫度為 104 ℃±2 ℃， 振動 250000 次；
f） 設(shè)定振動試驗機溫度為-40 ℃±2 ℃， 振動 250000 次；
g） 設(shè)定振動試驗機溫度為 104 ℃±2 ℃， 振動 250000 次；
h） 設(shè)定振動試驗機溫度為-40 ℃±2 ℃， 振動 250000 次；
i） 完成 1000000 次振動試驗后， 立即對塑料軟管總成施加 0. 8 MPa±0. 07 MPa 氣壓進(jìn)行泄漏量試驗， 并檢查塑料軟管總成是否損壞；
j） 塑料軟管總成保持氣壓 0. 8 MPa±0. 07 MPa， 在室溫條件下放置 60 min±5 min 后， 進(jìn)行泄漏量試驗， 并檢查塑料軟管總成是否損壞。

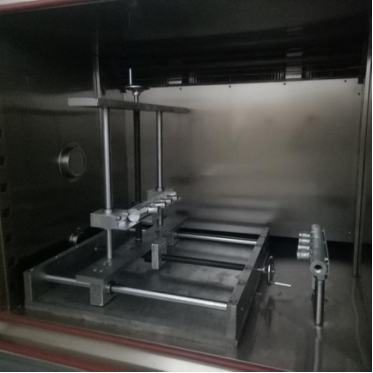

振動機構(gòu)
|
