試驗條件
試驗應在溫度(23±2)℃,相對濕度(50±5)%的條件下進行。
2 試驗儀器及材料
多碰撞試驗儀

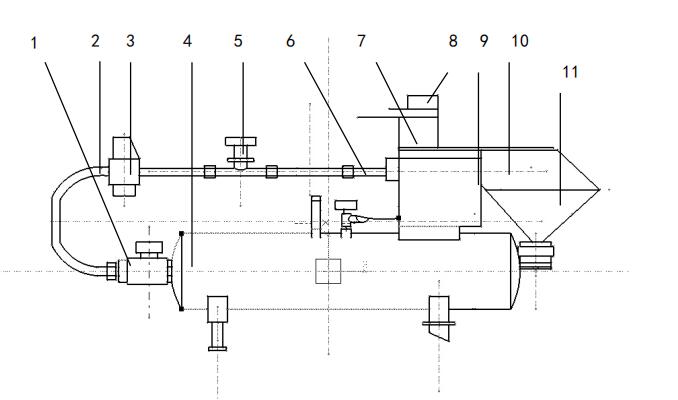

多碰撞試驗儀構造及尺寸如圖 所示。
說明:1——電磁閥;2——壓縮空氣管線;3——減壓閥;4——空壓罐;5——壓力表;6——空氣加速噴嘴;
7——振動傳送帶;8——鐵丸進料斗;9——鐵丸加速管;10——保護箱;11——鐵丸捕集室
砂粒
經過淬火的鑄鐵丸,有棱角,粒徑(4~5)mm,且多經過 100 次就應更換砂粒。
膠帶
粘結強度應在(6~10) N/25mm 之間,膠帶寬至少 50mm。
試板
底材為冷扎鋼板,尺寸為 100mm×150mm×0.8mm。
3 試驗步驟
預處理
試驗前,將試板在溫度(23±2)℃,相對濕度(50±5)%RH 的條件下調解至少 16h。然后在溫度(23±2)℃,相對濕度(50±5)%RH 的條件下進行。
試驗儀校準
為校準試驗儀,在儀器上安裝一個構造如圖 2 所示的校準板。然后在(10±2)s 內在指定壓力下投射(500±5)g 新的砂粒至試驗區域。
目視檢查因砂粒碰撞至復寫紙上而在白紙上產生的痕跡,用與儀器配套的校準圖片作為參考標準。
|
