一、產品介紹

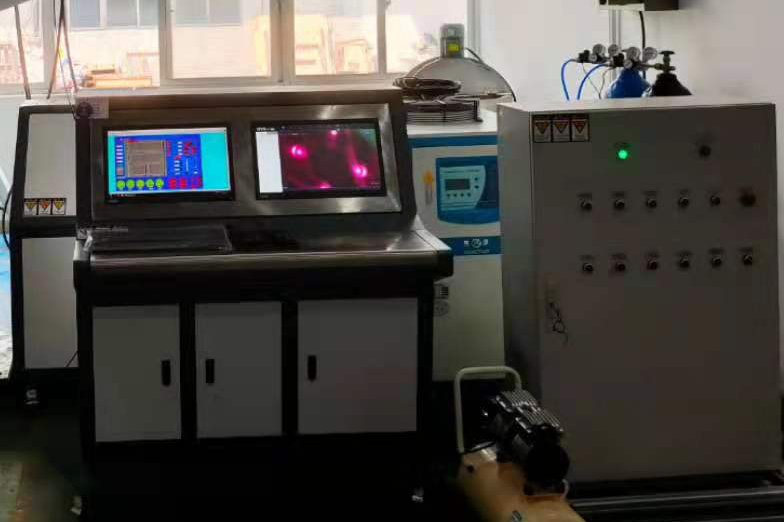

濟南思明特科技有限公司研發的煤層微觀物模驅替規律分析系統主要用于能夠驅替不同粘度的攜砂液,可模擬擴徑、縮徑等井下復雜情況下充填形態。本設備→包括主體試驗裝置(透明水平井筒)、混砂裝置(砂罐、驅動系統、加砂漏斗、儲液罐、離心泵和管線)、測量及數據采集儀器(電磁流量計、電接點壓力表、壓力傳感器、微機、板卡和控制箱)、中文操作軟件、控制箱和數據采集控制系統組成。
二、煤層微觀物模驅替規律分析系統參數
主體試驗裝置(透明水平井筒):
全長7米,外徑244mm,兩側水平位置交錯射孔,射孔密度16孔/米,耐壓3mpa,上、下接頭與井筒連接,模擬漏失裝置與射孔孔眼相連。
試驗排量為2.5m3/h,加砂比為5-30%,壓力為3mpa。
砂罐和儲液罐容量:1m3
操作方式:計算機
三、煤層微觀物模驅替規律分析系統特點
主機采用框架臥式結構,整機剛度高,壓力控制精度高,噪音低,試驗機的壽命長,長期穩定性好且節能。
中文操作軟件可自動采集流量、干路及上中下游壓力。
思明特?cái)?shù)據采集控制系統具備自動存儲數據功能,具備實驗數據查詢、數據瀏覽功能。
