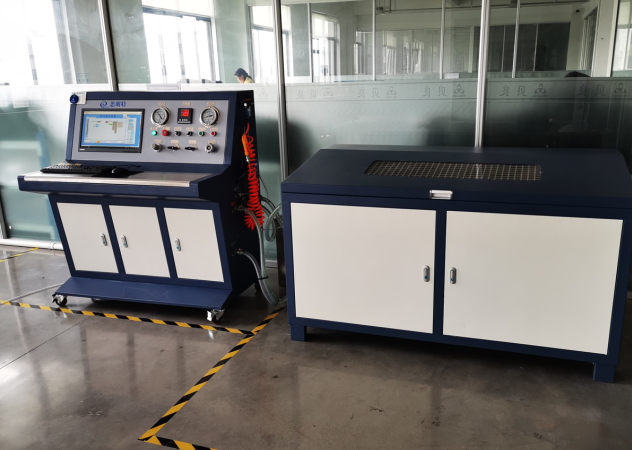

1按照相關(guān)標準的要求,選擇試驗類型,如“水-水試驗”,“水-空氣試驗”或者“水-其他液體試驗”。將狀態(tài)調(diào)節(jié)后的試樣與加壓設(shè)備連接,并排凈試樣內(nèi)的空氣。根據(jù)試驗的材料、規(guī)格尺寸和加壓設(shè)備的性能情況,在30s~1h之間用盡可能短的時間,均勻平穩(wěn)地施加試驗壓力至第8章計算出的壓力值。測量并記錄試樣加壓時間。
達到試驗壓力時開始計時,必要時重置計時器開始記錄試樣維持規(guī)定壓力的時間。
2將試樣懸放在恒溫控制的環(huán)境中,應(yīng)保持試樣之間以及試樣與恒溫箱之間的任何部分不相接觸，保持恒溫并觀測 6.2 規(guī)定的溫度偏差，按要求直至試驗結(jié)束。
3當達到規(guī)定試驗時間或者試樣發(fā)生破壞、滲漏時,停止試驗,記錄時間,發(fā)生11.4 規(guī)定的情況時除外。
如果試樣發(fā)生破壞,記錄其破壞類型,如脆性破壞、韌性破壞或者其他。
注:在破壞區(qū)域內(nèi),不出現(xiàn)可見屈服變形破壞的為“脆性破壞”。在破壞區(qū)域內(nèi),出現(xiàn)目測可見的屈服變形破壞的為“韌性破壞”。對于某些材料,“脆性破壞”表現(xiàn)為管材表面滲出液體。
如試驗已經(jīng)進行500h~1000h,試驗過程中設(shè)備出現(xiàn)故障,若設(shè)備在1d內(nèi)能恢復(fù),則試驗可繼續(xù)進行;如試驗已超過1000h,設(shè)備在3d內(nèi)能恢復(fù),則試驗可繼續(xù)進行。設(shè)備發(fā)生故障的這段時間不應(yīng)計入試驗時間內(nèi)。試驗報告中應(yīng)記錄試驗中斷情況。
4如果試樣在距離密封接頭小于0.1l。處發(fā)生破壞,則試驗結(jié)果無效,應(yīng)另取試樣重新試驗(L0為試樣的自由長度，
進行組件測試時,如果組件本身以外發(fā)生滲漏(密封失效或管材爆破),或因不適宜的卡槽設(shè)計,或由機械加工條件而引起的失效,則重復(fù)試驗。如有必要,更換組件,以保證組合件在最短要求試驗時間內(nèi)保持水密性。
|
