性能
1金屬軟管的焊縫無損檢測,耐壓性能、氣密性,靜態彎曲性能﹑動態彎曲性能和爆破性能按照GB/T 14525——2010的規定進行。
2金屬軟管的最大允許位移性能試驗應符合下列要求;
a)試驗介質為水;
b)試驗裝置為試驗伸縮臺和控制臺,夾具,滑車,滑車控制臺,加壓泵以及壓力監測儀表;

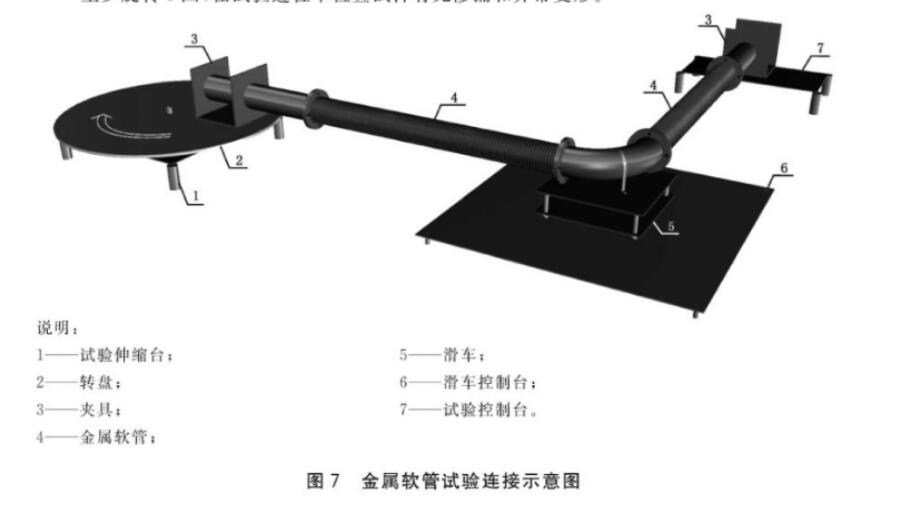

c)按圖7安裝試件,右端為試驗控制臺,外接加壓泵和壓力監測儀表;左端為試驗伸縮臺,控制轉盤速度;金屬軟管彎頭通過卡扣與滑車可靠連接,滑車放置滑車控制臺中央;
d)啟動加壓泵,將水注入管內,排盡空氣,關閉排氣閥,密封試件,然后迅速加壓至設計壓力,并保持該壓力至少5 min,檢查試件有無滲漏;
e)啟動試驗伸縮臺,加載速率宜不低于400 mm/s,加載方法為轉盤勻速旋轉;按最大允許位移，至少旋轉3圈,在試驗過程中檢查試件有無滲漏和異常變形。
3橡膠軟管的氣密性按TB/T 60的規定進行;層間粘合性能按GB/T' 14905的規定進行;驗證壓力性能﹑爆破壓力性能按GB/T 5563的規定進行。
4橡膠軟管的最大允許位移性能試驗應符合下列要求:
a)試驗介質為水;
b)試驗裝置為大變形位移性能試驗臺﹑加壓泵、壓力監測儀表;
c)按圖8安裝試件,啟動加壓泵,將水注入管內,排盡空氣,關閉排氣閥,密封試件,然后迅速加壓至設計壓力,并保持該壓力至少5 min,檢查試件有無滲漏;
d)啟動位移性能試驗臺﹐加載速率宜不低于400 mm/s,加載方法為位移控制,并一次加載到最大允許位移,往復加載三次,在試驗過程中檢查試件有無滲漏和異常變形。
|
