設計開發油氣模擬井，模擬井下高溫高壓等特殊環境，對整套系統進行性能測試，充分保障整套系統野外施工試驗可靠性。
模擬井測試平臺主要用于為測井光纜等井下儀器性能的測試提供近似的模擬環境。模擬井筒通過底部鋼結構固定于井道之中，壓控設備與井筒通過液壓管道連接。井口頂部接口處位于地平面上方便于試驗操作，測試前先將儀器放入井筒內部，密封好井蓋，通過操作臺控制空壓機和增壓泵將油箱內的液壓油打入井筒，然后控制升溫裝置將溫度加熱到指定值，恒溫穩定后再控制升壓裝置階梯加壓。實驗結束后，先卸去井筒內部壓力，然后通過外部冷卻裝置將井筒內液壓油冷卻至室溫后取出儀器。

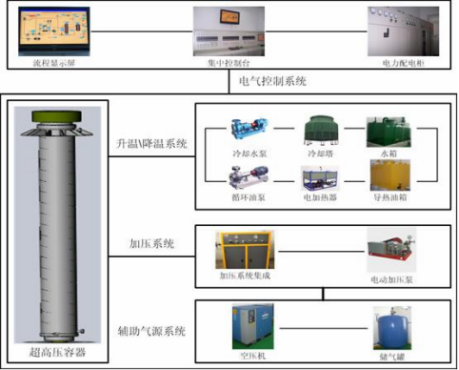

模擬井測試平臺主要是由模擬井井道和井筒、供電及控制系統、溫控系統、壓控系統、照明系統、安防系統等構成。各系統主要功能是保證模擬井測試平臺完成對各項環境參數的模擬，終實現對井下儀器測試的順利進行。模擬井測試平臺構成如圖 所示。
圖 模擬井測試平臺
超高壓試驗裝置及配套控制系統作為高溫高壓環境系統主體設備的主要部分包括： 0125超高壓容器、溫控系統（可拆卸電加熱套、加熱控 制裝置）、壓控系統（增壓泵、壓力管道、壓力控制裝置）、中控臺（遠程控 制）及配套安裝拆卸工裝。
