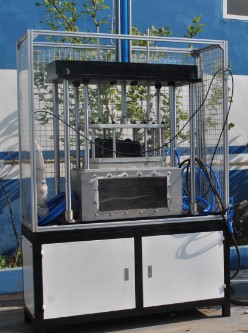

一、產品介紹：
濟南思明特科技有限公司研發的管道氣密性檢測設備用于鋼管、銅管、塑料管道、符合材料管道等產品的氣密性試驗氣密性檢測。產品配置有自動數據采集系統，以及安全防護裝置，對被測管道進行壓力氣密性測試，可以通過干式以及濕式檢測進行產品的氣密性試驗。其中濕式檢測為沉水冒泡方案，干式檢測通過思明特檢測儀進行檢測。在使用管道氣密性檢測設備時，首先需要將待檢測的管道連接到設備上，并設置好測試參數，如測試壓力、保壓時間等。然后啟動設備，開始進行測試。在測試過程中，設備會實時顯示管道內的壓力變化，并可以根據設定的參數自動判斷測試結果。
二、管道氣密性檢測設備技術參數
測試壓力 |
0.1~20.0Mpa |
試驗介質 |
空氣、氮?dú)?、氦氣? |
氣源壓力范圍 |
0.2～0.8MPa |
氣源流量 |
1.5m3/min |
介質溫度 |
常溫，可定制高溫、低溫試驗 |
控制方式 |
自動和/或手動 |
| 顯示精度 |
0.5%FS |
三、管道氣密性檢測設備特點
1、采用安全防護裝置，包括雙手啟動開關，安全光柵，自動壓力檢測控制以及遠程視頻監控等措施保護測試人員安全。
2、使用安全，計算機自動卸壓和手動卸壓雙重卸壓裝置，超壓、超時、泄露報警。
3、采用計算機加單片機兩級控制系統，具有測試壓力穩定，壓力測試精度高等特點。
4、配置有自動升降水槽可對被測件進行冒泡法檢測
四、型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_GDQM_1 |
1MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
| SUP_GDQM_3 |
3MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
| SUP_GDQM_10 |
10MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
| SUP_GDQM_20 |
20MPa |
手動／計算機 |
空氣、氮?dú)?/TD>
|
