一、產品介紹

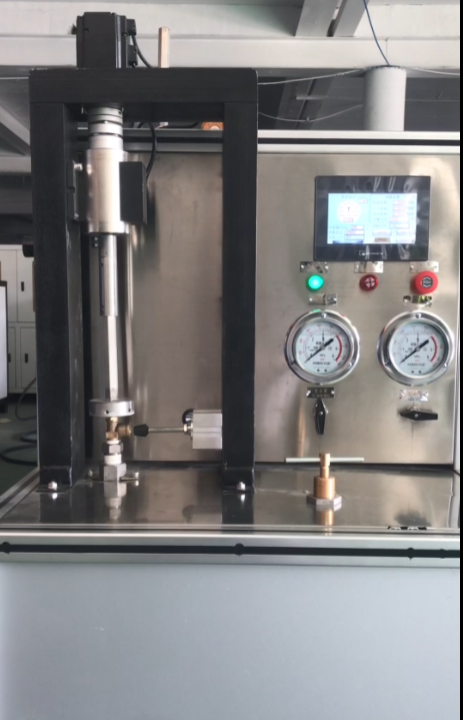

濟南思明特科技有限公司研發的閥門扭矩測試系統包括扭矩測試臺及閥門工作臺，采用焊接機架，一端安裝被測閥門，一端安裝加載伺服減速機組、轉矩轉速傳感器。閥門工作臺與扭矩測試臺的距離和中心高設計成可調節結構，適應不同規格閥門的扭矩測試要求。底座預留地腳螺栓孔，可固定到試壓艙域的底板上。
二、閥門扭矩測試系統參數
額定扭矩：2077 N.m
最大扭矩：3000 N.m
扭矩傳感器型號：ZJ-2000AB（2000 N.m，2705脈沖/轉）
扭矩測量范圍：0-2000 N.m
扭矩測試臺輸出軸額定轉速：12rpm
扭矩測試臺輸出軸最高轉速：16rpm
測試精度：轉矩、轉速、軸功率 ±0.2% F.S
工件壓力測試范圍：0-350Mpa
三、閥門扭矩測試系統特點
采用伺服電機（3KW，1500rpm）+減速機（速比 i=125）加載，負載伺服電機通過上位機軟件、伺服驅動器提供開啟或關閉閥門所需的扭矩，該扭矩通過減速機放大后作用于被測閥門。
扭矩測試功能集成到水壓試驗裝置的自動控制系統中，使用 Windows 操作系統，可以提供加載控制、數據處理、數據存儲、保護等功能。
操作界面需顯示扭矩、轉速、壓力等參數相互之間的曲線關系，并可生成 Word/Excel/PDF 格式報表，可予以保存、分析和打印。
