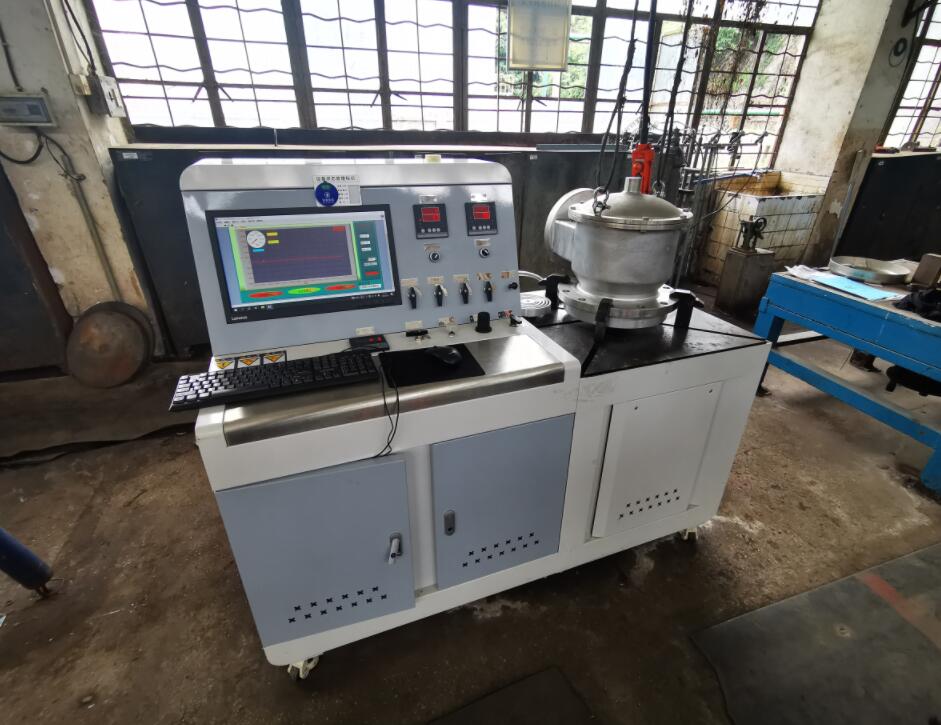

非金屬密封件性能試驗
1耐氧老化性試驗
試驗方法
將3個非金屬密封件置于溫度為(70士2)℃和試驗壓力為2MPa的氧氣(純度≥99.5%)中96h。
2﹑合格指標
無裂紋或其他可見缺陷。
臭氧相窖性試驗
1試驗方法
對3個試樣按GB/T 7762-2014中的方法A進行試驗,試樣應(yīng)為寬試樣,試樣拉伸應(yīng)變?yōu)?0%,在環(huán)境溫度為40℃、臭氧濃度為(50士5)×10^-8的空氣中暴露120h。
2合格指標
試樣表面無龜裂或明顯的變質(zhì)跡象。
氫氣相容性試驗
試驗方法
試驗步驟如下:
a)對3個非金屬密封件測量體積,并稱重;
b)將密封件在壓力為閥門公稱工作壓力,溫度為15 ℃的氫氣中放置168 h后,將壓力在10 s內(nèi)
降至大氣壓力﹔
c)將密封件在壓力為閥門公稱工作壓力,溫度為一40 ℃的氫氣中放置168 h后,將壓力在10 s
內(nèi)降至大氣壓力﹔
d)取出密封件,并立即測量其體積變化率和質(zhì)量變化率。
2合格指標
密封件應(yīng)無破損等異?，F(xiàn)象,其體積膨脹率應(yīng)不超過25%或者體積收縮率應(yīng)不超過1%,質(zhì)量變化率應(yīng)不超過10%。
|
