一、產品介紹
濟南思明特科技有限公司研發的低溫深冷處理設備用于閥門的液氮低溫試驗和新品測試、成品檢驗,為保證對閥門質量的有效控制和產品質量的提升成為必不可少的產品有效質量證明措施。
應用范圍:
1.1 閥門深冷試驗
低溫試驗主要是對閥門在低溫-196℃的液氮中及一定的壓力下,對閥門進行規定的試驗,最后檢驗閥門的密封性能和開關性能。
1.2 低溫噴淋試驗
低溫試驗主要是對閥門在低溫-150℃~0℃的氣體溫度及一定的壓力下,對閥門進行規定的試驗,最后檢驗閥門的密封性能。
1.3 閥門高壓氣增壓及檢漏試驗
一套增壓?jiǎn)卧糜?500LB閥門氣體增壓

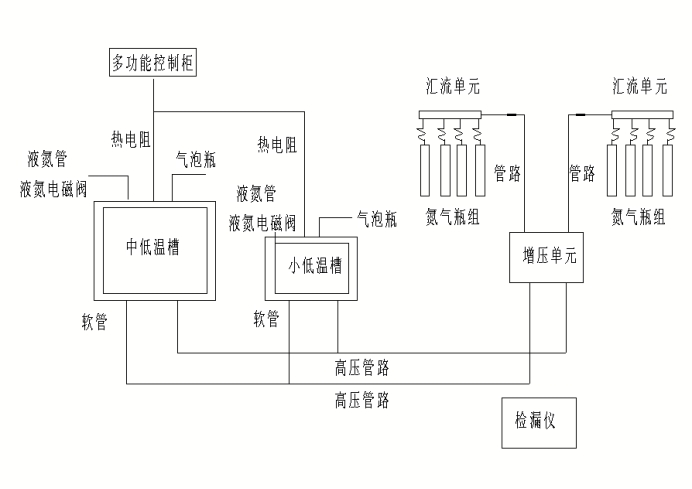

原理圖:
二、低溫深冷處理設備特點
溫度多通道輸入,分別獨立控制,對非線性傳感器每一路溫濕度都可以進行10點線性斜率補償;每通道兩種控制方式:定值/程式 定值最大時間可設32767小時;程式編輯和循環,程序可編程100組,每組100段,每段可設32767小時,可循環32767次;支持自由組合編程輸出可串并等高難度控制,內部邏輯編程復合模式可達12組
具備漢字輸入功能,編輯輸入廠商資料,故障報警名稱,試驗名稱等,數據組名稱等
通訊功能:儀表配有RS485/ RS422/ RS232/USB/Ethernet接口,超高速以太網速度可達100Mbit/s;可實現RS485總線、以太網電腦異地實時數據顯示、控制;USB支持U盤按時間段編輯數據名稱導出歷史曲線、數據功能,并可用電腦上位機軟件實現查看、打印(可以替代記錄儀)
界面類型:中文/英文可任意選擇切換
可以自定義設置8個內部報警16個外部報警功能
三、低溫深冷處理設備參數
試驗介質 |
1MPa以上氣體 |
驅動氣壓 |
2-8bar壓縮空氣 |
最大輸出動力 |
40MPa |
輸出壓力 |
2-40MPa |
最大輸出流量 |
入口壓力為1MPa |
介質溫度 |
室溫 |
環境溫度 |
室溫 |
控制回路 |
1路 |
操作方式 |
手動操作 |
控制箱材料 |
304不銹鋼 |
|
