一、產品介紹:

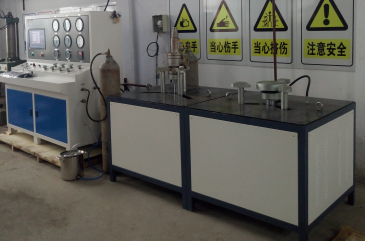

濟南思明特科技有限公司研發的車輛安全閥校驗臺主要由動力系統、工件裝夾系統、數據采集測試系統等組成。用于車輛安全閥件校驗使用,做各種閥門的密封試驗,用高壓空氣為介質來檢驗閥的密封性能、起跳壓力、回座壓力等。
二、車輛安全閥校驗臺參數
1.試驗壓力:0-32MPa,輸出壓力40MPa;
2.試驗介質:空氣;
3.測試壓力輸出:1路;
4.測試閥門口徑:DN 25-200mm;
5.壓力控制精度:≤±1%F.S;
6.壓力測量精度:0.4級壓力表(可選更高壓力等級);
7.壓力表測量范圍:0-2.5MPa,0-10MPa,0-25MPa,0-40MPa,0-60MPa(可根據需求選擇)
8.夾緊方式:液壓油缸夾緊;
9.夾緊力輸出范圍:0-50噸;
10密封方式:密封圈密封;
11.驅動氣源:≤7bar,zui大耗氣量:0.8標準立方米/分;
12.壓縮空氣質量要求:過濾精度:15μm;常壓露點:3℃;含油量(PPM):≤5.0
13.校驗用介質:氮氣( N2 )
14.預置氣源氣壓: 一般為 8Mpa 左右。
15.控制氣源氣壓: 一般為 0.5-0.6Mpa
16.校驗范圍: 0 - 40Mpa
17.閥門校驗尺寸范圍 DN : 0-600mm
18.外形尺寸約為:600*500*800(mm)
三、車輛安全閥校驗臺特點
適用于各種規格結構尺寸的彈簧式安全閥、泄壓閥的檢測。
閥桿有螺紋采用螺紋聯接系統,無螺紋采用專用夾緊系統,大幅度提高校驗適用度。
高的調壓閥調節輸出壓力,通控制柜上的按鈕開關手動控制試驗過程。
