一、產品介紹：
濟南思明特科技有限公司研發的安全閥在線校驗儀采用閥瓣位移法判開方式進行在線檢測，并且可在線對突跳安全閥壓力整定，并網后的閥門的壓力整定，電站鍋爐安全閥、汽機安全閥、過熱器安全閥在線校驗不需要系統變壓，不擾動工況。其特點在于能夠彌補因現場光線不足而無法正常使用的缺陷，并且具有降低操作工序、減少工作量、提高安全閥檢測效率的優點。適用于石油石化、化工、電力、天然氣、冶金、海洋石油及特檢等行業安全閥在線調校驗。
二、安全閥在線校驗裝置技術參數
1、外加提升力：實時顯示實際提升力大小和百分比進度狀況。
2、力傳感器量程：
1）量程范圍：0～50Kg
2）量程范圍：0～200Kg
3）量程范圍：0～500Kg
4）量程范圍：0～2000Kg
5）量程范圍：0～5000kg
3、安全閥在線校驗，檢測口徑范圍：6 mm ～500mm；檢測壓力范圍：0.2Mpa ～48Mpa。
4、位移傳感器精度：±0.05%F*S
5、開啟壓力測量誤差：＜±1%
6、數據存儲能力：可存儲10000 個安全閥的測定數據
7、閥瓣開啟高度：＜0.2mm 在線校驗不擾動生產工況。
三、安全閥在線校驗儀特點
能對各種規格結構尺寸的彈簧式安全閥、泄壓閥的檢測， 彈簧式閥桿外露有無螺紋進行校驗。
校驗主機預裝彈簧式安全閥在線校驗和先導式安全閥在線校驗雙校驗操作系統。先導式安全閥在線校驗系統能夠分別對導閥和主閥進行校驗，并根據安全閥相關參數自動記錄并計時密封試驗時間。
主機具備歷史校驗數據查詢顯示功能，能在主機上查詢校驗的數據記錄。
儀器具有USB 接口可把測定數據傳輸?shù)轿C(jī)上，以數據庫的形式在微機上實現數據存儲、查詢、顯示、打印，完全實現安全閥科學、系統的管理。

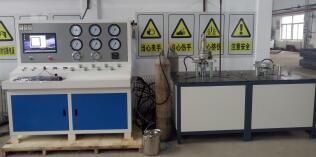

安全閥校驗裝置主要用于DN32~400mm法蘭式安全閥、 ″~ ″螺紋式安全閥、全啟式/微啟式安全閥，常規厚薄法蘭式安全閥、國產/進口安全閥，彈簧直接載荷式安全閥、帶動力輔助功能的安全閥、帶補充載荷的安全閥密封性能、起跳壓力、回座壓力等性能測試。
