一、產品介紹:
濟南思明特科技有限公司研發的不銹鋼卡壓式管件交變彎曲振動試驗機管路系統采用非焊接式連接。設備選擇觸摸屏控制。滿足標準GBT 19228.1-2011 不銹鋼卡壓式管件組件 第1部分 卡壓式管件、GBT 19228.2-2011 不銹鋼卡壓式管件組件 第2部分 連接用薄壁不銹鋼管。
二、不銹鋼卡壓式管件交變彎曲振動試驗機特點

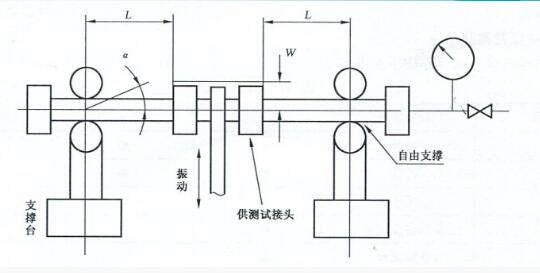

本試驗設備主要用于薄壁不銹鋼管的水壓試驗、彎曲撓角試驗和震動試驗。
1. 試驗介質:水
2 ?震動試驗
水壓壓力:17bar;
振幅:±2.5mm;
震動頻率:600次/min;
4、核心增壓設備選用濟南思明特增壓泵,可輕松實現輸出壓力可調、可控。
5、技術先進,結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
6、所有承壓零件都采用國際知名品牌的標準零件,無任何焊接連接,方便拆卸,安全系數高,壽命長、便于維護。
7、驅動氣壓范圍:0.1-0.8?Mpa;且輸出壓力和驅動氣壓成正比。
8、耗氣量:0.3-1m3/min
9、壓力測試范圍:0—3Mpa,根據客戶實際需求,選擇相對應的壓力。
10、壓力具有無極可調。
三、不銹鋼卡壓式管件交變彎曲振動試驗機結構
本試驗臺由3 個主要部分組成:
1.?水壓試驗部分:水壓泵;
2.?震動試驗:調速電機。
qimishiyanji-q
氫能源汽車不銹鋼無縫管氣密試驗臺主要用于氫能源汽車無縫管、空調銅管、直縫鋼管等管材的氣密性檢測。本試驗機操作簡單方便,設有一鍵啟動功能,試件安裝后,只需按下一個按鈕,試驗軟件就會自動完成試驗。
濟南思明特科技有限公司研發的濾芯氣密性檢測儀主要用于金屬濾芯,活性炭濾芯,空氣濾芯等各類濾芯的氣密性檢測。本設備采用差壓檢測測試方法。設備能智能測試并判斷產品的密封性質量,測試參數及泄露部位可以方便的讀取。
低溫閥門密封件密封性能檢測設備臺主要由低溫試驗槽、介質控制系統、狀態檢測系統、低溫介質儲罐、試驗介質罐、低溫連接管道等組成。用于對閥門密封件密封性能的測試,尤其是低溫環境下的測試,可進行工裝和閥測試。本設備具備一些擴展功能,可進行其他設備低溫密封件的相關測試,例如低溫液壓油缸、 軍工設備等。
電器殼體防水試驗機主要用于防爆電器殼體、汽車燈具、防水條帶等各種防水、防滲漏有特別要求的產品和設備的防水檢測,以評價其抗水能力或密封性能,對其進行可靠性鑒定或驗收。
散熱器氣密檢測設備主要用于散熱器的氣密性檢測。本設備由PLC控制氣缸自動夾緊工件完成定位,定位牢固、準確,對工件無損傷。當操作者按下檢測開始按鈕后,工裝定位機構自動夾緊定位,定位點需要在水室兩端,防止檢測過程中對芯體的損傷。工裝配置位置傳感器,可以檢測芯體是否安放到位,若未安裝到位則工裝定位不動作,設備蜂鳴報警。
氫系統氣密性系統主要用于氫系統零部件的氣密性能檢測,采用氣動增壓泵,通過低壓壓縮空氣驅動,產生高壓氣體輸出,對測試件進行氣密封試驗。適用于大批量氣密檢測,在線自動化氣密性測試。 產品用于氫能源管路的氣密檢測。測試壓力80MPa。
塑料閥門密封性試驗機主要用于塑料電磁閥、塑料球閥、塑料呼吸閥、塑料背壓閥、塑料蝶閥、塑料閘閥、塑料截止閥等塑料閥門的密封檢測。具有多項自動安全保護及試驗異常報警,安全性極高。
空氣彈簧氣密試驗機主要由機體、氣路系統、檢測裝置和電氣控制系統組成.氣路系統包括壓力風源、氣路控制元件、管路等,設備自帶風源(移動空壓機)。電氣控制系統包括CPU中央處理器、按鍵開關及顯示器等。能對空氣彈簧進行氣密性試驗及保壓試驗。
氣密檢測設備主要用于各類閥門、管材、殼體、設備采用壓縮空氣或者氮?dú)庾鳛闅饷軝z測試驗介質,系統可以配置相關的氣密檢測的夾具用于被測件的密封檢測,并配置相應的試驗測試軟件用于實時顯示壓力曲線,輸出試驗報告,保存試測試數據。
|
