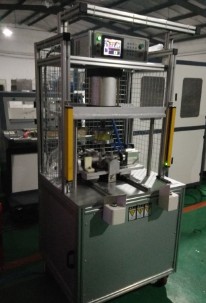

制動閥，英文名稱：brake valve，汽車制動閥分為氣制動閥和液壓制動閥。制動閥試驗臺用于用于鐵路客貨車輛的三通閥、分配閥的性能全自動測試。在原試驗臺的操作閥上加裝了步進電機、電磁閥、壓力傳感器和水位傳感器，由微機發出指令，通過控制柜控制步進電機傳動，代替人工操作。
設備執行標準—— 試驗臺執行的試驗標準不低于以下標準：
QC /T 35—92 《汽車與掛車氣壓控制裝置臺架試驗方法》；
QC /T 36—92 《汽車與掛車氣壓控制裝置通用技術條件》；
QC / T37—92 《汽車與掛車氣壓調節保護裝置通用技術條件》；
QC /T 38—92 《汽車與掛車氣壓調節保護裝置臺架試驗方法》；
QC /T 790—2007《制動氣室性能要求及臺架試驗方法》
用于以下閥門測試
串聯雙腔制動閥
串聯雙腔制動閥
四回路保護閥
四回路保護閥
空氣干燥器總成
復合式繼動閥帶接頭總成
復合式繼動閥帶接頭總成
手控閥
手控閥
取氣閥
單向閥總成
繼動閥
快放閥
三位四通閥-帶支架
兩位三通閥
安全閥總成
制動氣室
.1串聯雙腔制動閥檢測項目：
1.密封性試驗：a）行車狀態(非工作狀態)； ?b）制動狀態(工作狀態)。
2.耐久性試驗。
3.2四回路保護閥檢測項目：
1.密封性試驗：a) 總成密封性；?b) 總成單向密封性。 ?????2.耐久性試驗。
3.3空氣干燥器總成檢測項目：密封性試驗；
3.4復合繼動閥檢測項目：
1.密封性試驗 ???????????????2.耐久性試驗
3.5手控閥檢測項目：
1.密封性試驗：a）行車狀態；?b）停車狀態； ???????2.耐久性試驗。
3.6取氣閥檢測項目： ???1. 密封性試驗； ??????????????2.耐久性試驗。
3.7單向閥總成檢測項目：1.密封性試驗； ???????????????2.開啟壓力測試。
3.8繼動閥檢測項目： ???1.密封性試驗； ???????????????2.耐久性試驗。
3.9快放閥檢測項目： ???1.密封性試驗； ???????????????2.耐久性。
3.10三位四通閥檢測項目：1. 密封性試驗； ?????????????2.耐久性。
3.11兩位三通閥檢測項目：1. 密封性試驗； ?????????????2.耐久性。
3.12安全閥檢測項目： ???1. 密封性試驗； ?????????????2.耐久性。
3.13制動氣室檢測項目：1.密封性試驗：P11、P12 密封性；2.耐久性試驗
制動閥試驗臺參數：
1.可對GYK壓力傳感器進行檢測，測試符合原鐵道部相關規范；
2.工作電源：AC220V；氣源壓力：0.6～0.9MPa；
3.氣壓測量范圍0～1000kPa；
4.測試數據可以現場查詢并通過測試臺上微型打印機進行打??；
5.需提供M18和M12兩種氣路接口，以及航空插座和接線柱兩種接線方式；
6.系統可用U盤轉儲測試數據，通過上位機軟件進行分析管理。
更多試驗臺參考思明特。
