a)測量壓力釋放裝置排量的方法有:
1 ) 亞音速推斷式流量計,包括孔板、流量噴嘴和文丘里管;
2) 音速推斷式流量計,包括塞流噴嘴;
3) 直接收集排放介質或其冷凝液的容積法或重量法。
B)測量壓力釋放裝置排量應視情況分別采用下列方法:
1) 背壓為大氣壓時的蒸汽流量,采用上述a) 1)或 a)3)方法:
2 ) 背壓高于大氣壓時的蒸汽流量,采用上述 a) 1) 方法;
3 ) 背壓為大氣壓時的空氣或氣體流量,采用上述 a)1 ) 或a)2)方法;
4) 背壓高于大氣壓時的空氣或氣體流量:采用上述a) 1) 方法;
5) 背壓為大氣壓時的液體流量,采用上述a)1 )或 a)3)方法;
6) 背壓高于大氣壓時的液體流量,采用上述 a)1 ) 方法。
C)一次測試元件

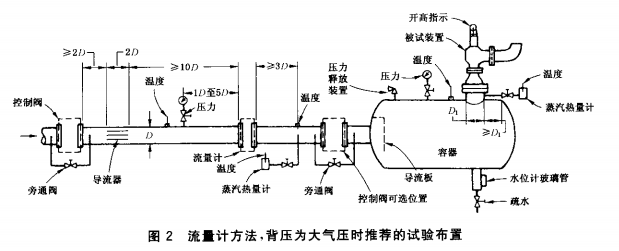

1) 一次測試元件應置于被試壓力釋放裝置進 口的上游側。 安裝要求及儀表位置如圖2 所
示。 孔板孔徑同管道內徑的比率應在0.2到0.7 之間 一次測試元件應在試驗之前進行
檢查以確認其潔凈和未受損傷。
2) 一次測試元件前后的壓差和流體溫度應利用連接在圖 2 所示位置的儀表進行測量
3) 在一次測試元件前面應有足夠長的直管段,以保證在靠近元件的流道內有一個相當均勻
的流速分布。 為保證壓力測量可靠,在一次測試元件的出口側也應有與進曰管道同樣公
稱尺寸的足夠長的直管段。
4) 在排量測量過程中流動應保持穩定,差壓計上顯示的總脈動值(雙倍振幅)不應大于被測
差壓的2 00。 當脈動值較大時,應消除脈動的起因,試圖就儀表本身來減少脈動是不允
許的 。
5) 應采取措施避免使用通常會導致不穩定狀態的過濕蒸汽。 當用蒸汽進行試驗時,應使用
節流式熱量計測量蒸汽干度。
