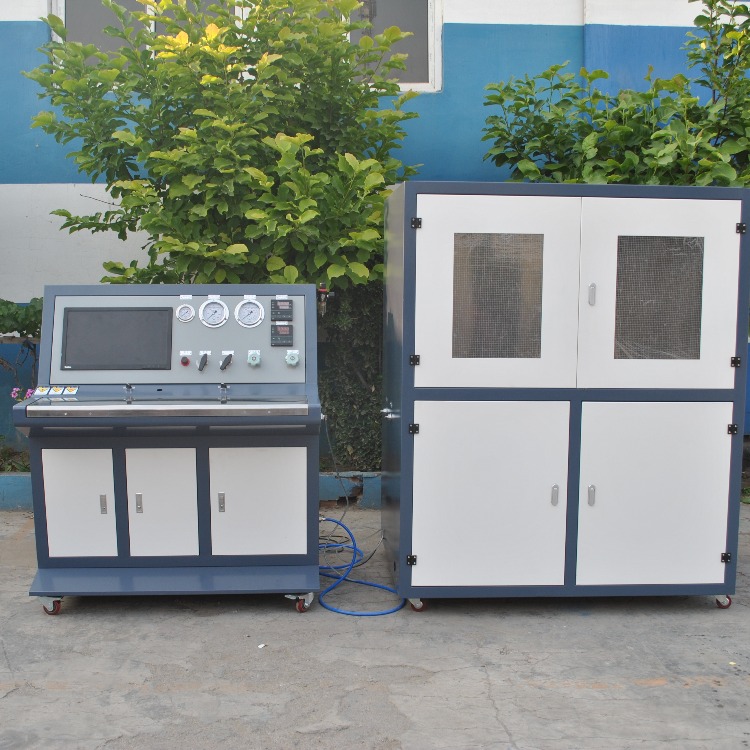

一、產品介紹：
濟南思明特科技有限公司研發的液冷板流阻試驗機主要用于液冷板的流量流阻性能試驗。本試驗機管路采用開放式系統，安裝靈活方便，建設維護成本低，安全性能高。測試系統可實時顯示壓力-時間曲線，自動完成試驗過程，計算試驗結果，保存試驗數據。
液冷板流阻試驗機可應用于多種領域，如材料科學、工程設計和流體力學研究等，用于評估不同材料表面的流動性能和摩擦特性，對于優化流體系統設計和材料選擇具有重要意義。
二、液冷板流阻試驗機參數
試驗介質：防凍液、清水
試驗壓力：0.1-4Mpa
實驗工位：1工位
差壓傳感器測量范圍：0.1-10.0Mpa
壓差精度：±0.1%F.S
流量測試范圍：0~16m³/h
壓力測量精度：±0.5%F.S
三、液冷板流阻試驗方法
1, 采用50%體積濃度乙二醇水溶液，常溫下,通入16+0.5L/min流量, 測試進出水口流阻值，結果應滿足流阻測試要求。
再分別將流量設置為2+0.5L/min.4+0.5L/min、 6+0.5L/min. 8+0.5L/min、 10+0.5L/min、 12+0.5L/min、 14+0.5L/min、 16+0.5L/min、 18+*0.5L/min, 測試進出水口流阻值
并記錄。低溫下(-15°C) ，流量為8L /min的條件下水阻(總成包括管路、法蘭盤及冷板芯體)
2，冷板組件層級測試包括管路、法蘭盤、水冷接頭及冷板芯體，外置水冷法蘭盤設計需要增加固定工裝，下同。
采用50%體積濃度乙二醇水溶液，將電池系統在25°C下進行環境適應，靜置至電池單體溫度與設定目標溫度差值在+2°C之間，連接水冷機與電池系統進、出口，且進、出口
具備采集壓力的功能(壓力采集設備精度+1kPa);
設置水冷機冷卻液溫度為-25°C、 -7*C. 0°C、 10°C、 15'C、 20°C、 25°C、 40°C, 流量10L/min、15L/min、 20L/min、 25L/min. 30L/min, 待溫度、流速穩定時，記錄電
池系統的進、出口壓力并計算壓降; (總成包括管路、法蘭盤及冷板芯體)
