巖石摩擦火花試驗裝置主要由減振機架,動力系統,驅動聯動滑移裝置,加壓裝置,主軸箱系統,偏心凸輪連桿機構,高速往復運動機構,試件壓緊裝置,爆炸槽,溫度檢測檢測裝置,壓力檢測裝置、數據采集系統,電氣控制系統等部分組成。
試驗裝置主要結構三維示意圖見圖5-1、5-2,試驗裝置總裝圖見圖5-3,具體包括:

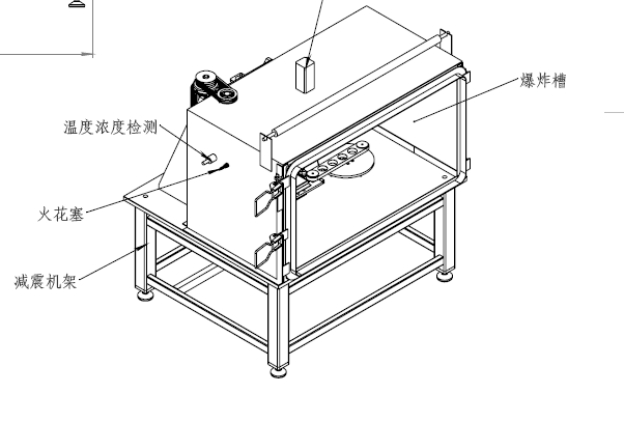

圖5-1 ?試驗裝置三維示意圖(正視圖)

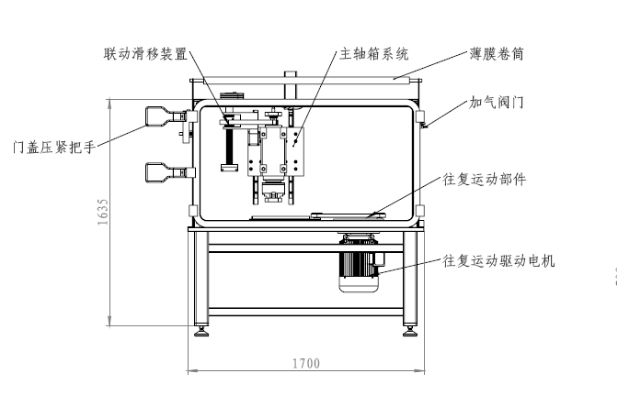

圖5-2 ?試驗裝置三維示意圖(剖面圖)

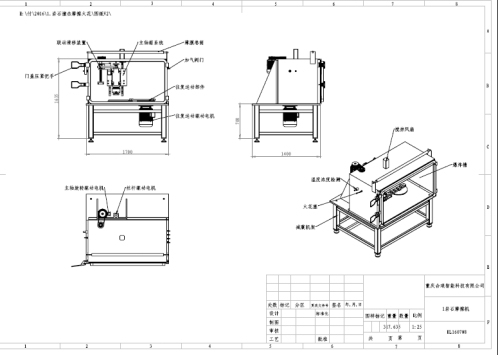

圖5-3
