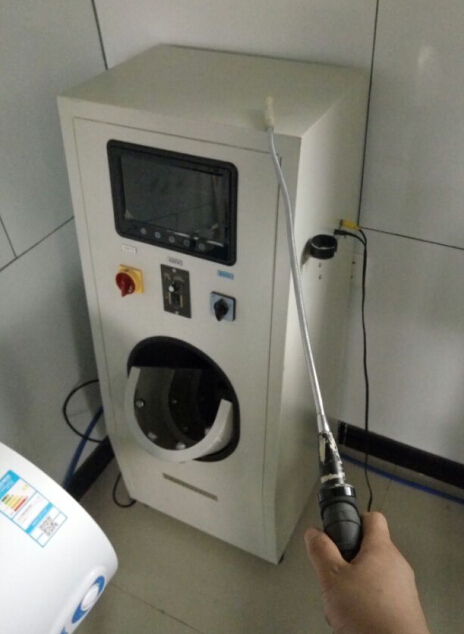

兩室一站專用氣瓶內窺鏡：由氣瓶旋轉架、手持桿式攝像頭、和顯示器組成。視頻氣瓶內窺裝置是由高亮度LED照明技術和視頻顯像技術完美結合的一種新產品。它可以把光源和攝像頭同時插入氣瓶內，并通過顯示器清晰地顯示氣瓶內部情形，使“內部檢查與評定”的檢測項目得以比較方便的實現。敏感度：0.7V （Lux.sec）；氣瓶旋轉架轉速：5-30轉/分鐘；鏡頭可視角度：45°可調；微距 ：3-6，液晶顯示器：14”，可視頻輸出、可經電腦錄像或拍照。
1.構成
1)由氣瓶旋轉架、手持桿式攝像頭、和顯示器組成。
2)檢測時把待測氣瓶放入氣瓶旋轉架中，使其自動作圓周運動，然后把手持桿式攝像頭伸入氣瓶內并上下移動，此時就能在顯示器上看到清晰的氣瓶內部全景圖像。
2.用途
1)根據中華人民共和國國家標準 GB 24161-2009 的規定，必須對復合氣瓶在定期檢驗周期內進行“外部檢查與評定”“內部檢查與評定”由于外部檢查可借助相關計量工具進行，因此相對比較容易實現，但內部檢查由于瓶口比較狹小并且其內部無法采光，因此也無法看清內部情況，以往只能從瓶口插入光源僅憑人眼在極其有限的空間內進行觀察，在這種情況下其觀察的效果可想而知。因此“內部檢查與評定”的檢測項目在客觀條件下很難得到準確的評定。
2)視頻氣瓶內窺裝置是由高亮度LED照明技術和視頻顯像技術完美結合的一種新產品。它可以把光源和攝像頭同時插入氣瓶內，并通過顯示器清晰地顯示氣瓶內部情形，使“內部檢查與評定”的檢測項目得以比較方便的實現。
3.技術參數
1)敏感度：0.7V（Lux.sec）；
2)色彩合成：RGB色彩模式
3)白平衡：自動
4)曝光度：自動
5)影響格式：國際電視系統委員會合成影像
6)鏡頭照明：2個白色LED燈
7)AVI處理器輸出端口：NTSC信號輸出
8)周圍/操作溫度：0-45℃
9)電視電纜長度：約1.5m
10)攝像頭直徑：10.0mm
11)氣瓶旋轉架轉速：5-30轉/分鐘；
12)鏡頭可視角度：54°可調；
13)微距：3-6cm，
14)液晶顯示器：14”，
15)可視頻輸出、可經電腦錄像或拍照。
